Téléchargez ici le modèle d'un poteau en béton sur dalle de fondation et ouvrez-le avec le programme aux éléments finis RFEM. Ce modèle sera utilisé dans le cadre du webinaire gratuit « Optimization-Supported Structural Design in RFEM 6 » le 18 octobre 2022 (allemand, 20 octobre 2022, anglais).
Modèle utilisé dans

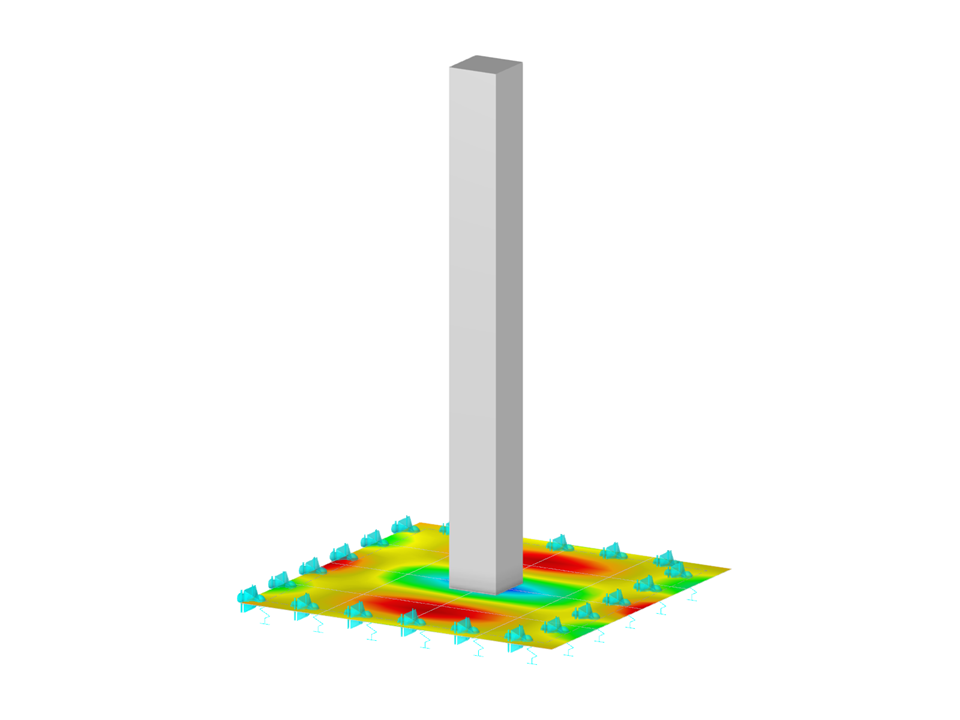

Poteau en béton sur radier
| Nombre de nœuds | 6 |
| Nombre de lignes | 5 |
| Nombre de barres | 1 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 2,675 t |
| Dimensions (métrique) | 2,000 x 3,000 x 2,000 m |
| Dimensions (impériales) | 6.56 x 9.84 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
