El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

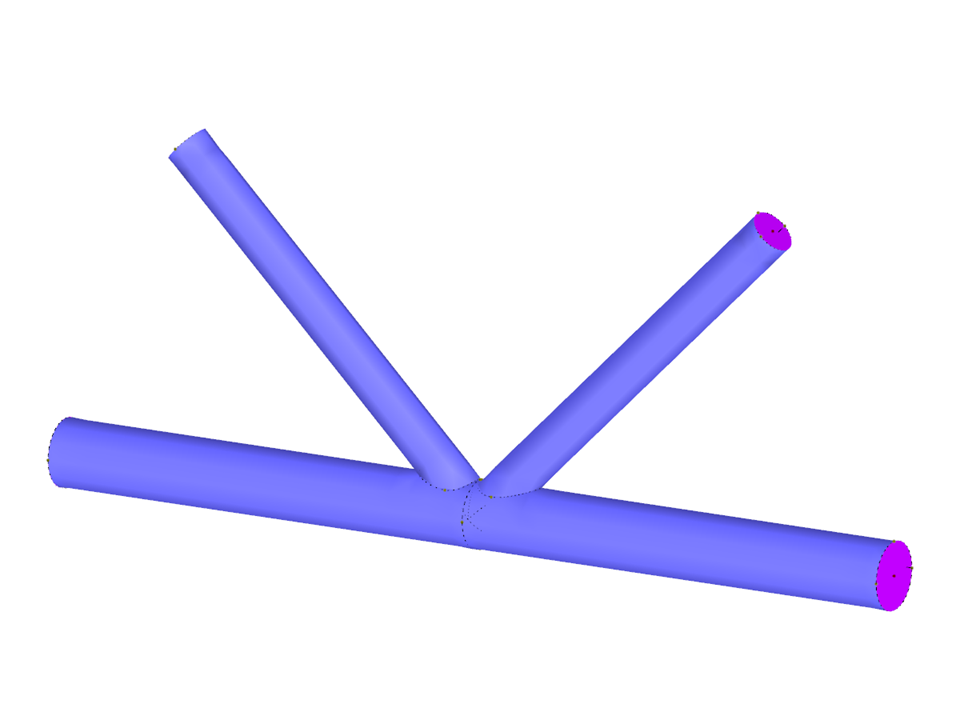

Conexión de perfiles tubulares
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 31 |
Número de líneas | 19 |
Número de barras | 4 |
Número de superficies | 18 |
Peso completo | 0.024 t |
Dimensiones (métricas) | 1,116 x 0,191 x 0,521 m |
Dimensiones (imperiales) | 3.66 x 0.63 x 1.71 feet |
Versión del programa | 5.26.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
