En un contexto de innovación continua, el uso de materiales combinados para la construcción de nuevas estructuras es un fenómeno frecuente. Sin embargo, es normal pensar en estructuras mixtas de acero y hormigón en lugar de estructuras mixtas de madera y hormigón ya que, en el imaginario colectivo, la madera se considera el material menos duradero. La presente tesis tiene como objetivo proponer un correcto rediseño estructural y tecnológico de un edificio residencial existente combinando materiales como la madera y el hormigón seguido de una comparación en términos económicos entre la estructura de hormigón armado existente y la rediseñada.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

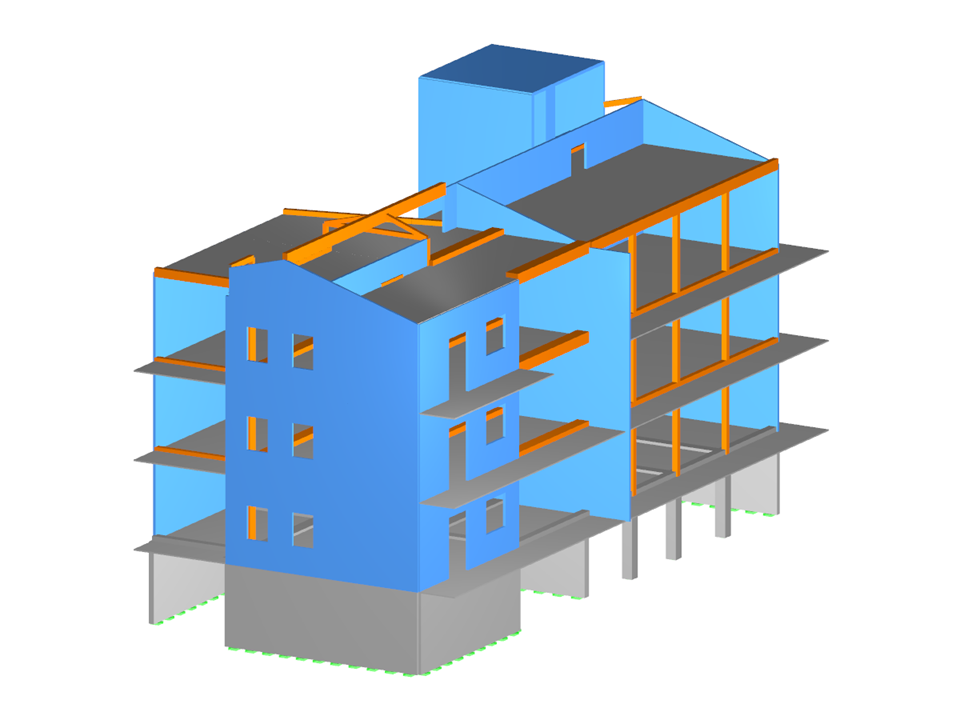

Edificio de madera y hormigón
Número de nudos | 543 |
Número de líneas | 924 |
Número de barras | 121 |
Número de superficies | 266 |
Número de casos de carga | 10 |
Número de combinaciones de carga | 798 |
Número de combinaciones de resultados | 6 |
Peso completo | 195.711 t |
Dimensiones (métricas) | 25,817 x 12,950 x 15,233 m |
Dimensiones (imperiales) | 84.7 x 42.49 x 49.98 feet |
Versión del programa | 5.26.00 |
