En HafenCity Hamburgo se ha construido un nuevo complejo de edificios, que consiste en un rascacielos de oficinas de 18 pisos, un edificio de oficinas de siete pisos y un edificio residencial de nueve pisos. Un estacionamiento subterráneo de dos niveles complementa el proyecto en el terreno de 9,100 m² situado cerca del río. La construcción de varios pisos, así como el desacoplamiento de vibraciones debido a la ubicación sobre la línea de metro U4, fueron aspectos de diseño cruciales. La planificación estructural fue realizada por grbv Ingenieure utilizando RFEM para los cálculos estructurales. Copyright © grbv Ingenieure im Bauwesen GmbH & Co. KG. Más información en grbv.de.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

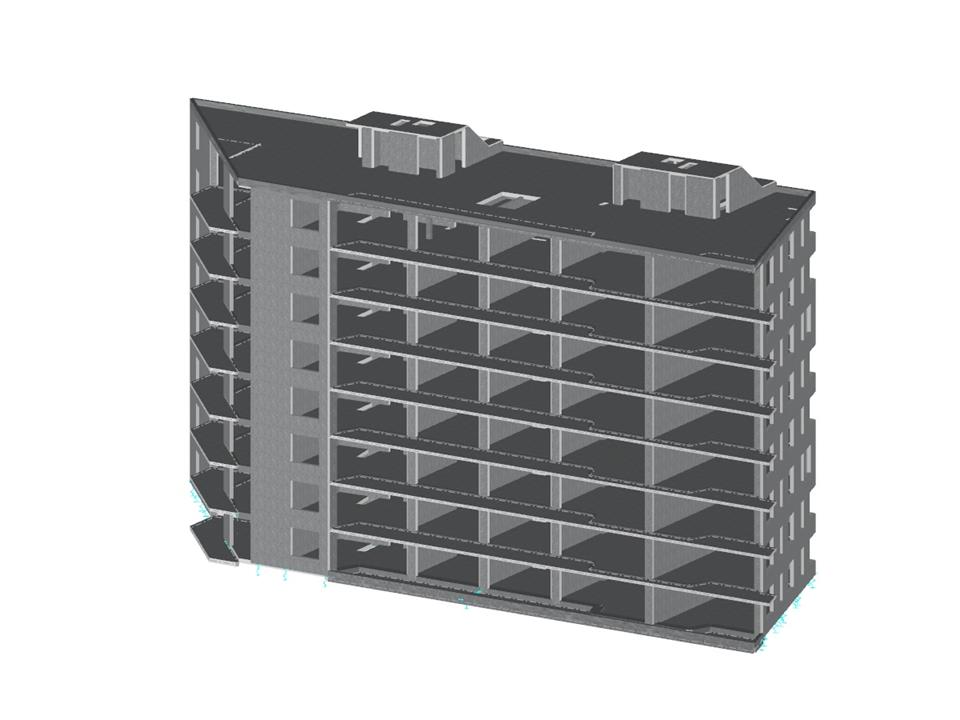

Rascacielos en HafenCity, Hamburgo
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3035 |
| Número de líneas | 3778 |
| Número de barras | 194 |
| Número de superficies | 303 |
| Número de casos de carga | 19 |
| Número de combinaciones de carga | 1994 |
| Número de combinaciones de resultados | 7 |
| Peso completo | 7623.827 t |
| Dimensiones (métricas) | 55,480 x 19,030 x 29,120 m |
| Dimensiones (imperiales) | 182.02 x 62.43 x 95.54 feet |
| Versión del programa | 5.23.01 |
