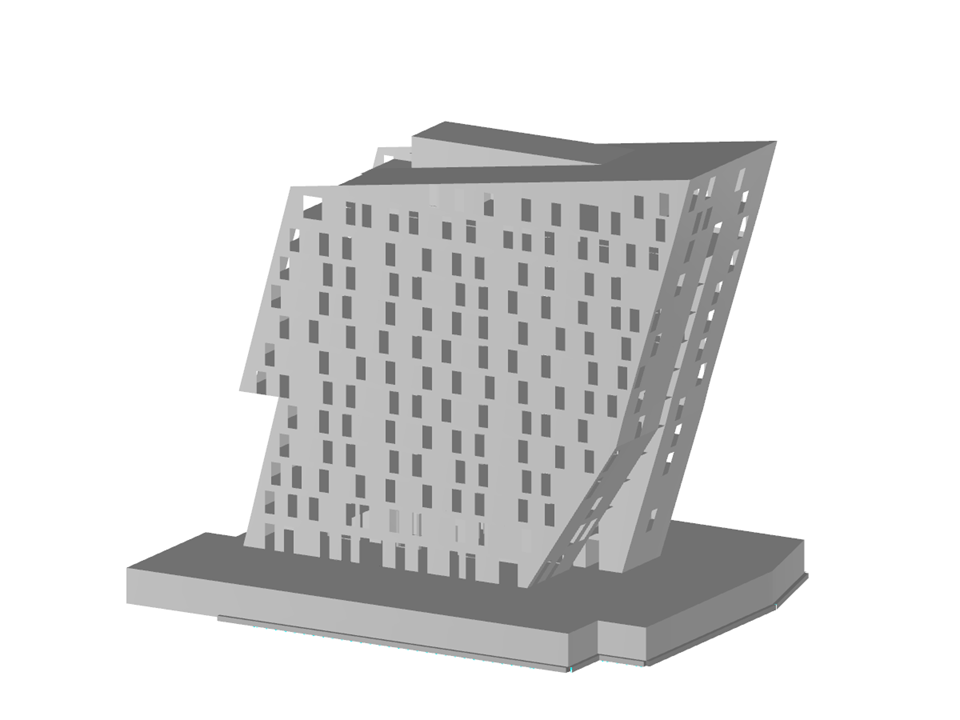

Este edificio de hormigón armado de catorce pisos se encuentra frente al Olympia World en Innsbruck y es uno de los edificios más altos de la ciudad. Desde la terraza en el undécimo piso, se tiene una vista impresionante de las montañas tirolesas y del trampolín de Bergisel. La oficina de ingeniería in.ge.na. se encargó de la verificación estructural del proyecto y utilizó RFEM para la modelización y el cálculo de las cargas actuantes. Más información en www.ingena.info.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Hotel de catorce plantas en Innsbruck
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3924 |
| Número de líneas | 5359 |
| Número de barras | 90 |
| Número de superficies | 458 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 5 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 11982.880 t |
| Dimensiones (métricas) | 54,111 x 40,200 x 45,050 m |
| Dimensiones (imperiales) | 177.53 x 131.89 x 147.8 feet |
| Versión del programa | 4.10.07 |
