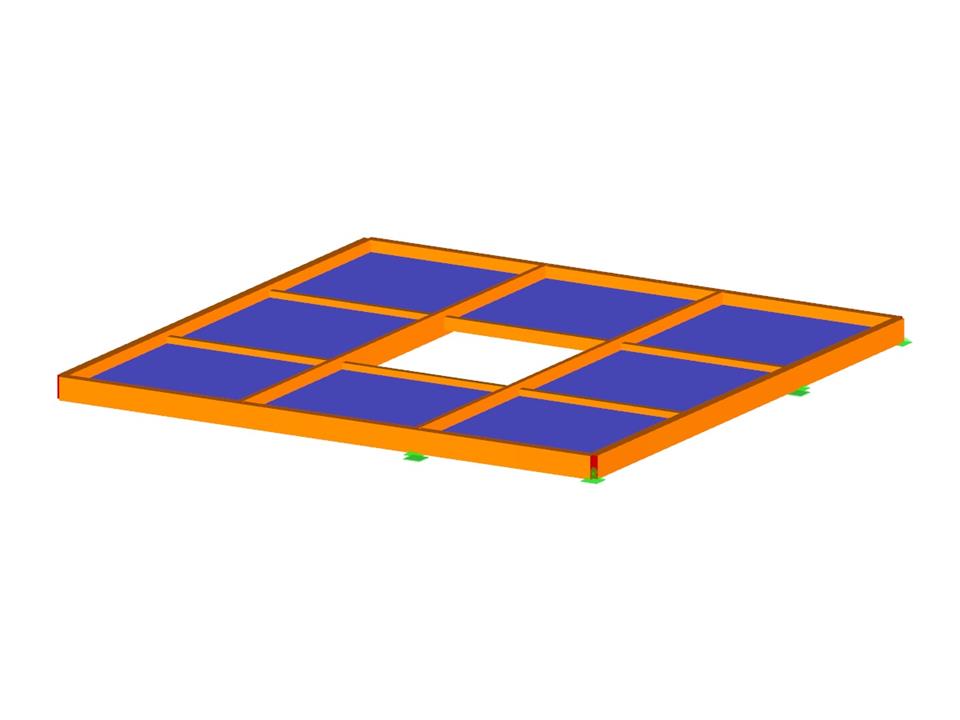

Este modelo muestra un forjado de vigas de madera, complementado con contornos de RF definidos con precisión para controlar la transmisión de cargas. Ilustra enfoques modernos en la construcción de madera, con una disposición espacial y conexión precisa de los elementos de madera. La representación integra detalles técnicos de la configuración de vigas y áreas de transición para permitir simulaciones estructurales realistas. El concepto utiliza métodos de análisis eficientes en el entorno de software de Dlubal para investigaciones más avanzadas. Todos los datos reflejan el diseño exacto y la coordinación funcional de los elementos constructivos.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

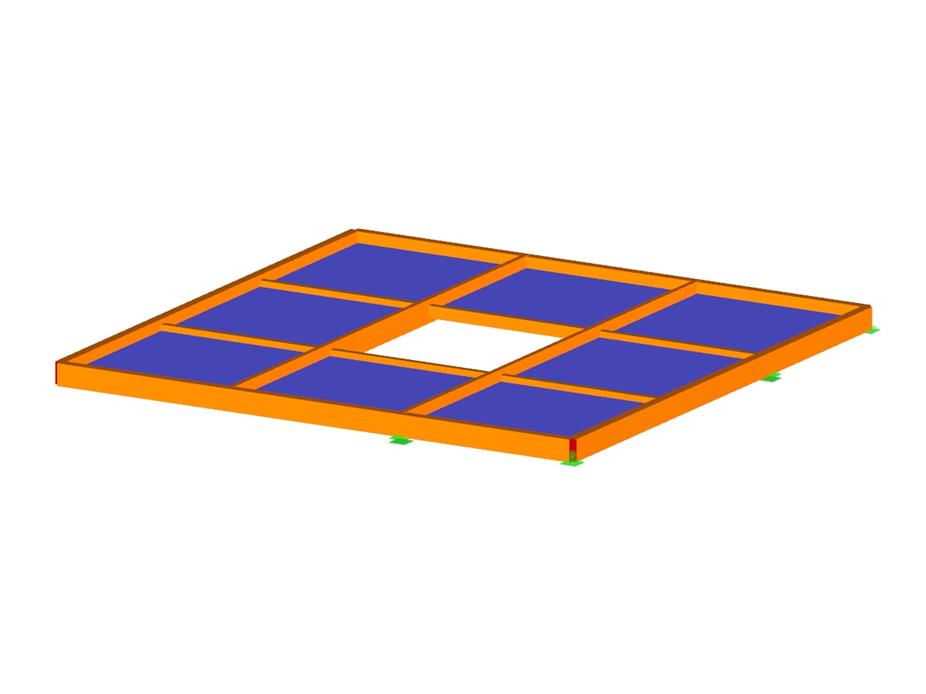

Estructura de forjado de madera con límites de RF
| Número de nudos | 16 |
| Número de líneas | 28 |
| Número de barras | 24 |
| Número de superficies | 4 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 20 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 3.019 t |
| Dimensiones (métricas) | 10,500 x 10,500 x 0,500 m |
| Dimensiones (imperiales) | 34.45 x 34.45 x 1.64 feet |
| Versión del programa | 5.02.15 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
