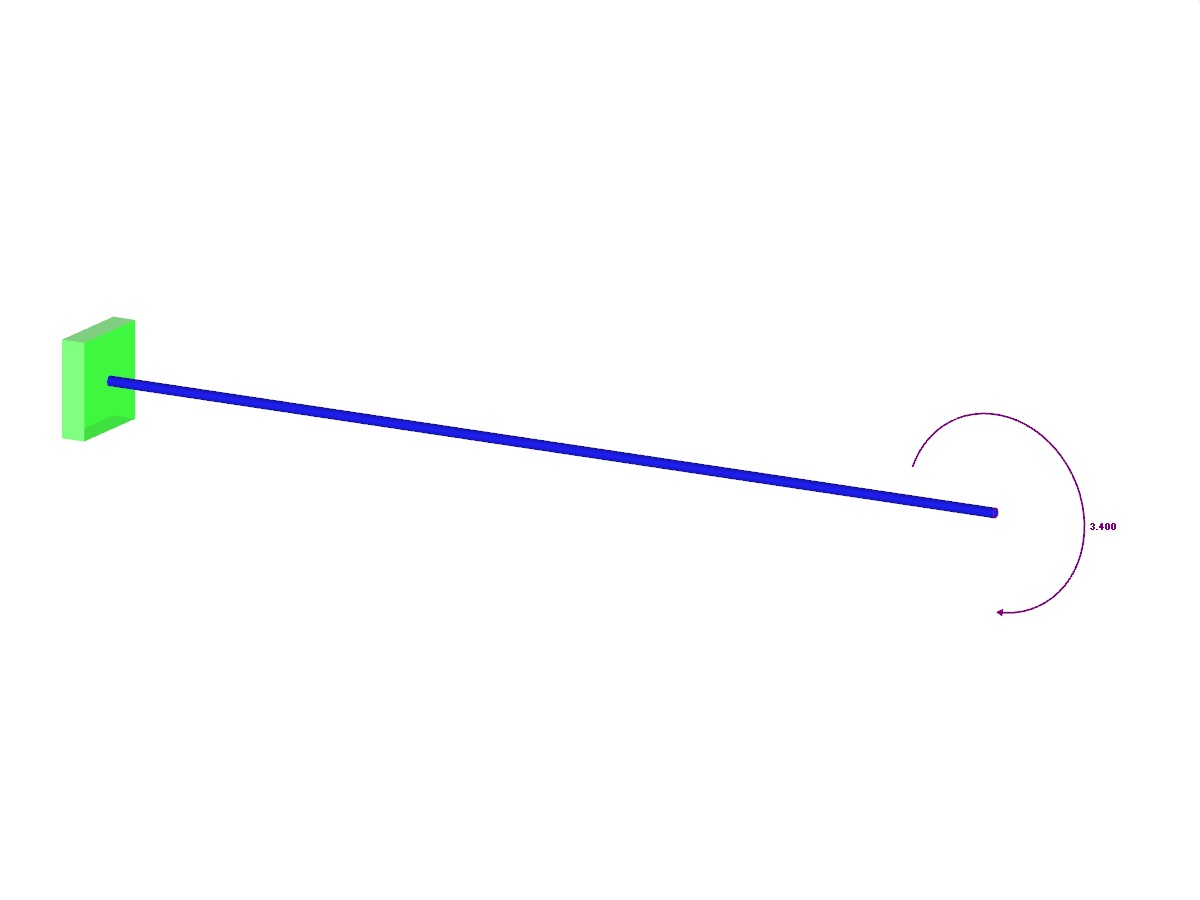

Un voladizo está cargado por el momento en su extremo libre. Usando el análisis geométricamente lineal y el análisis de grandes deformaciones y despreciando el peso propio de la viga, determine las flechas máximas en el extremo libre.
Ejemplo de verificación 000052 | 4
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.015 t |
Dimensiones (métricas) | 4,000 x 0,000 x 0,000 m |
Dimensiones (imperiales) | 13.12 x 0 x 0 feet |
