- Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
- Stabilitätsnachweis für Biegeknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Automatische Querschnittsklassifizierung
- Nachweis für Verformungen (Gebrauchstauglichkeit)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Querschnitten, wie z.B. gewalzte I-Profile, U-Profile, Rechteck-Hohlprofile, Winkel, Doppelwinkel (Anordnung Flansch an Flansch), T-Profile. Schweißprofile: I-förmig (symmetrisch und unsymmetrisch um die starke Achse), U-Profile (symmetrisch um die starke Achse), Rechteck-Hohlprofile, Winkel, Rundrohre, Rundstäbe
- Klar gegliederte Ergebnistabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
RF-/STAHL HK | Leistungsmerkmale
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/de/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Die Steifigkeit von Stahlverbindungen und ihre Auswirkung auf die Tragwerksplanung](/de/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Biegesteifer Rahmen - Stabbemessung nach AISC 341-22 in RFEM 6](/de/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/de/webimage/034236/3858657/34236.png?mw=512&hash=2df42014d97d6436a842d03b8ed0efea10736ac3)

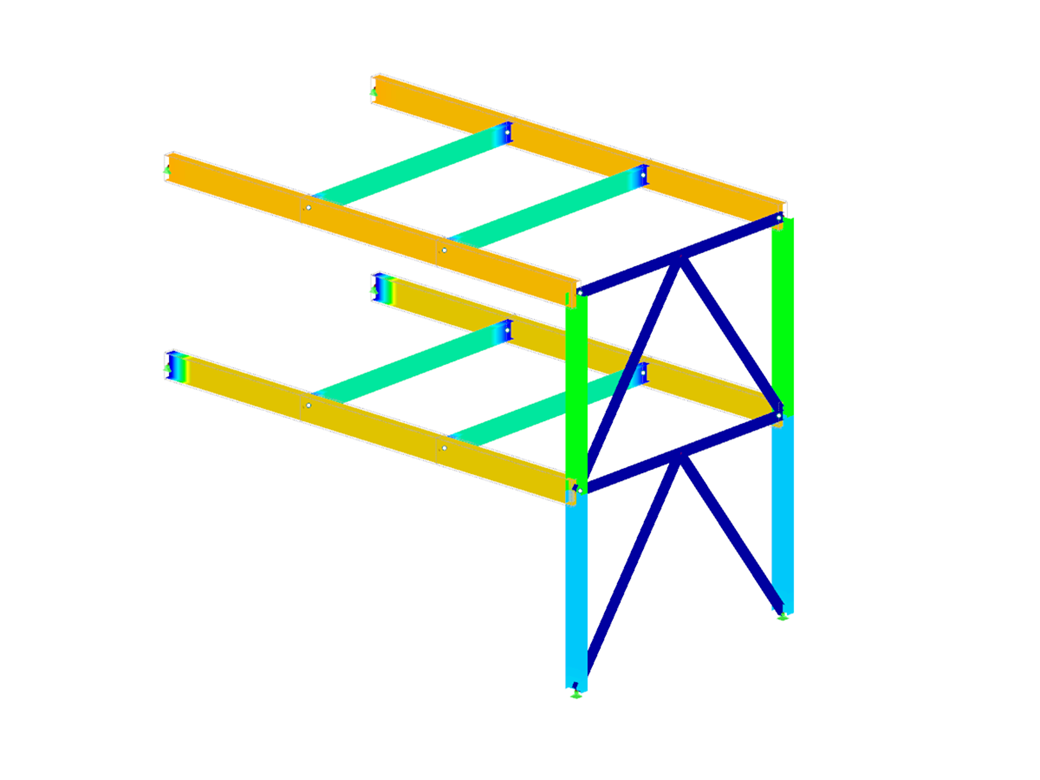

![RFEM/RSTAB-Zusatzmodul RF-/STAHL HK | Bemessung von Stahlstäben nach HK 5950-1](/de/webimage/002916/2988331/Tragkonstruktion_1.png?mw=512&hash=95b7f3428673aa77cfce570a50511c4e6dc0c11f)
- Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
- Stabilitätsnachweis für Biegeknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Automatische Querschnittsklassifizierung
- Nachweis für Verformungen (Gebrauchstauglichkeit)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Querschnitten, wie z.B. gewalzte I-Profile, U-Profile, Rechteck-Hohlprofile, Winkel, Doppelwinkel (Anordnung Flansch an Flansch), T-Profile. Schweißprofile: I-förmig (symmetrisch und unsymmetrisch um die starke Achse), U-Profile (symmetrisch um die starke Achse), Rechteck-Hohlprofile, Winkel, Rundrohre, Rundstäbe
- Klar gegliederte Ergebnistabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
![Nachweise lastfallweise](/de/webimage/006980/472216/000205-de-jpg.jpg?mw=512&hash=1ff1d68ecc82c313189956c59fd85fba61b1d4b6)
In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).
In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
![Seitliche Lagerungen](/de/webimage/006979/472221/000204-de-jpg.jpg?mw=512&hash=7ab1de32b9082bca1c9395deb4885e1a4708b4bb)
Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der Norm für Tragwerke aus Stahl 2011 (Buildings Department – Hong Kong) entsprechend eingegeben sein.
Im Modul RF-/STAHL HK wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus. In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden.
Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.
