- Vérification de la traction, de la compression, de la flexion, du cisaillement et des efforts internes combinés
- Analyse de stabilité pour le flambement par flexion et le déversement
- Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
- Application facultative d'appuis latéraux discrets sur des poutres
- Classification automatique des sections
- Analyse des déformations (ELS)
- Optimisation d'une section
- Un large éventail de sections est disponible, telles que les sections laminées en I, les sections en C, les sections creuses rectangulaires, les cornières, les angles doubles (disposition de la semelle sur la semelle), les sections en T. Sections soudées : En I (symétrique et asymétrique autour de l'axe fort), les sections en U (symétriques autour de l'axe fort), les sections creuses rectangulaires (symétriques et asymétriques autour de l'axe fort), les cornières, les tuyaux ronds et les barres rondes
- Tableaux de résultats clairs
- Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
- Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
- Tableau des résultats de l'élancement de barre et des efforts internes déterminants
- Liste de pièces avec les spécifications de poids et de solide
- Intégration transparente dans RFEM/RSTAB
RF-/STEEL HK | Fonctionnalités
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidité des assemblages acier et son influence sur le calcul des structures](/fr/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/fr/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)

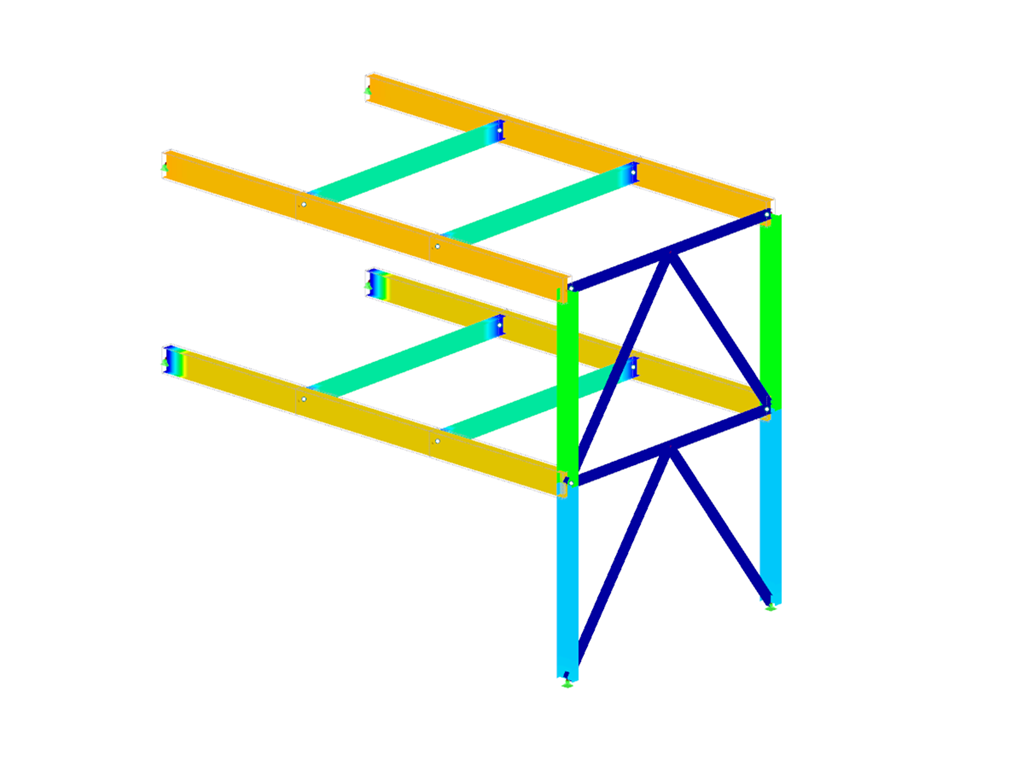

![RFEM/RSTAB-Zusatzmodul RF-/STAHL HK | Bemessung von Stahlstäben nach HK 5950-1](/fr/webimage/002916/2988331/Tragkonstruktion_1.png?mw=512&hash=95b7f3428673aa77cfce570a50511c4e6dc0c11f)
- Vérification de la traction, de la compression, de la flexion, du cisaillement et des efforts internes combinés
- Analyse de stabilité pour le flambement par flexion et le déversement
- Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
- Application facultative d'appuis latéraux discrets sur des poutres
- Classification automatique des sections
- Analyse des déformations (ELS)
- Optimisation d'une section
- Un large éventail de sections est disponible, telles que les sections laminées en I, les sections en C, les sections creuses rectangulaires, les cornières, les angles doubles (disposition de la semelle sur la semelle), les sections en T. Sections soudées : En I (symétrique et asymétrique autour de l'axe fort), les sections en U (symétriques autour de l'axe fort), les sections creuses rectangulaires (symétriques et asymétriques autour de l'axe fort), les cornières, les tuyaux ronds et les barres rondes
- Tableaux de résultats clairs
- Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
- Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
- Tableau des résultats de l'élancement de barre et des efforts internes déterminants
- Liste de pièces avec les spécifications de poids et de solide
- Intégration transparente dans RFEM/RSTAB
![Nachweise lastfallweise](/fr/webimage/006980/1588895/000205-fr-png.png?mw=512&hash=9c303dcba3b5a46137f1b4a86b6143d8c22b55b4)
La première fenêtre de résultats montre le ratio maximal avec la vérification correspondante pour chaque cas de charge, combinaison de charges et de résultats.
Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.
Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
![Seitliche Lagerungen](/fr/webimage/006979/1588875/000204-fr-png.png?mw=512&hash=090fb99cb46c9e72c28ebc564cd95abbfbea3209)
Les données spécifiées dans RFEM/RSTAB concernant les matériaux, les charges et les combinaisons de charges doivent être insérées en conformité avec le Code des pratiques pour les structures métalliques 2011 (Buildings Department - Hong Kong).
Dans RF-/STEEL HK, vous sélectionnez d'abord les barres et les ensembles de barres à vérifier et ensuite les cas de charge, les combinaisons de charges et de résultats. Dans les étapes suivantes, vous pouvez ajuster les paramètres par défaut pour les appuis latéraux intermédiaires et pour les longueurs efficaces.
Dans le cas des barres continues, il est possible de définir des conditions d’appui et des excentricités individuelles pour chaque nœud intermédiaire des barres simples. Un outil spécial de MEF détermine ensuite les charges et les moments critiques requis pour l’analyse de stabilité dans ces situations.
![Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants](/fr/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
