- Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
- Расчет на потерю устойчивости при изгибе и плоской формы изгиба
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Возможность применения дискретных боковых опор к балкам
- Автоматическая классификация сечений
- Расчет деформаций (пригодность к эксплуатации)
- Оптимизация сечения
- Широкий выбор сечений, таких как прокатные двутавры, С-образные профили, прямоугольные пустотелые профили, уголки, двойные уголки (расположение полок на полке), тавры. Сварные профили: Двутавры (симметричные и асимметричные вокруг главной оси), швеллеры (симметричные вокруг главной оси), прямоугольные пустотелые профили (симметричные и асимметричные вокруг главной оси), уголки, круглые трубки и круглые стержни
- Наглядные таблицы результатов
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
- Полная интеграция в RFEM/RSTAB
RF-/STEEL HK | Характеристики
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![КБ 001761 | ...](/ru/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)

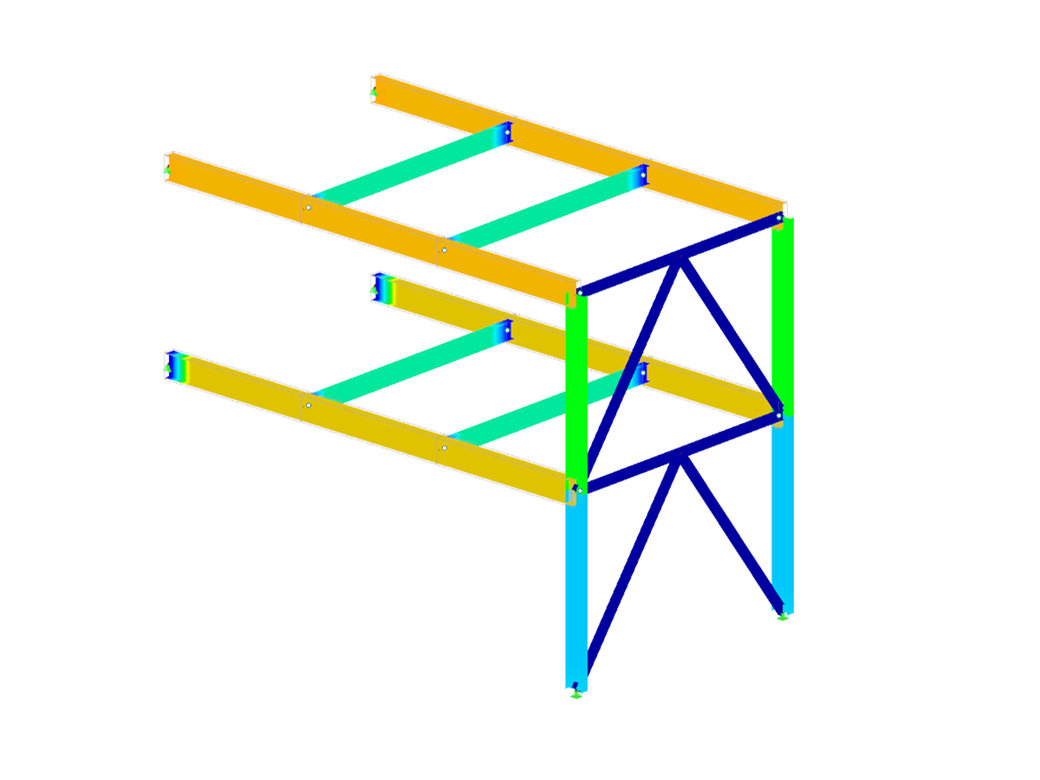

![RFEM/RSTAB-Zusatzmodul RF-/STAHL HK | Bemessung von Stahlstäben nach HK 5950-1](/ru/webimage/002916/2988331/Tragkonstruktion_1.png?mw=512&hash=95b7f3428673aa77cfce570a50511c4e6dc0c11f)
- Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
- Расчет на потерю устойчивости при изгибе и плоской формы изгиба
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Возможность применения дискретных боковых опор к балкам
- Автоматическая классификация сечений
- Расчет деформаций (пригодность к эксплуатации)
- Оптимизация сечения
- Широкий выбор сечений, таких как прокатные двутавры, С-образные профили, прямоугольные пустотелые профили, уголки, двойные уголки (расположение полок на полке), тавры. Сварные профили: Двутавры (симметричные и асимметричные вокруг главной оси), швеллеры (симметричные вокруг главной оси), прямоугольные пустотелые профили (симметричные и асимметричные вокруг главной оси), уголки, круглые трубки и круглые стержни
- Наглядные таблицы результатов
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
- Полная интеграция в RFEM/RSTAB
![Nachweise lastfallweise](/ru/webimage/006980/1588899/000205-en-png.png?mw=512&hash=571ee8a7494fb6d74ccce4814c4523129935986a)
В первом окне показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.
В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола и степень подробности результатов могут быть выбраны индивидуально для отдельных расчетов.
![Seitliche Lagerungen](/ru/webimage/006979/1588879/000204-en-png.png?mw=512&hash=0dd46f5e37e95f57f10157ea685853bba328249c)
Необходимо задать данные по материалам, нагрузкам и сочетаниям в RFEM/RSTAB, соответствующие концепции расчета, описанной в Своде практических правил по применению стальных конструкций 2011 (Департамент строительства - Гонконг).
В дополнительном модуле RF-/STEEL HK задаются стержни и блоки стержней, которые необходимо рассчитать, а также загружения, сочетания нагрузок и расчетные сочетания. В последующих окнах можно исправить заданные по умолчанию параметры боковых промежуточных опор и расчетных длин.
В случае применения ряда стержней, можно задать индивидуальные условия опирания и эксцентриситеты для каждого промежуточного узла отдельных стержней. Затем специальный инструмент МКЭ определяет критические нагрузки и моменты, необходимые для расчета на устойчивость в данных ситуациях.
