Spannungen für Schweißnahtbemessung

In RF-STAHL Flächen lassen sich auch die Spannungen ablesen, die für den Nachweis von Schweißnähten beispielsweise nach EN 1993-1-8, Bild 4.5 relevant sind. Beim Auswerten der Spannungsanteile ist das lokale xyz-Achsensystem der Flächen zu beachten.

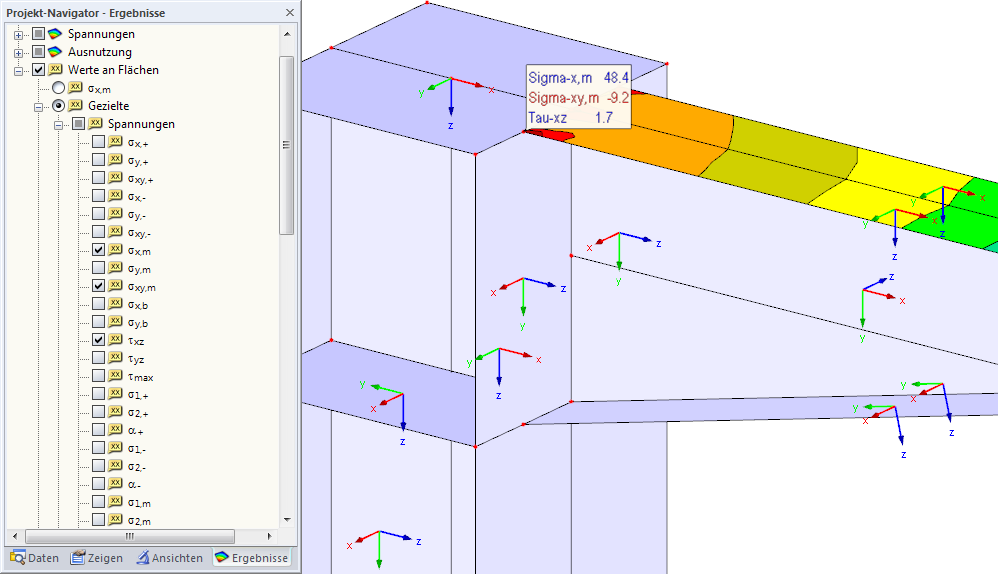

Das Beispiel zeigt den Schweißnahtanschluss einer Rahmenecke. Die Flächenachse y des Riegelflansches verläuft parallel zur Schweißnahtachse. Für die Überlagerung der Spannungen nach EN 1993-1-8, Gl. (4.1) kommen folgende Spannungen infrage:

  • σ (Normalspannung senkrecht zur Schweißnahtachse): σx,m
  • σ (Normalspannung parallel zur Schweißnahtachse, vernachlässigbar): σy,m
  • τ (Schubspannung senkrecht zur Schweißnahtachse): τxz
  • τ (Schubspannung parallel zur Schweißnahtachse): σxy,m

Die Spannungsanteile können im Ergebnisse-Navigator eingestellt und in den FE-Netzpunkten abgelesen werden.
