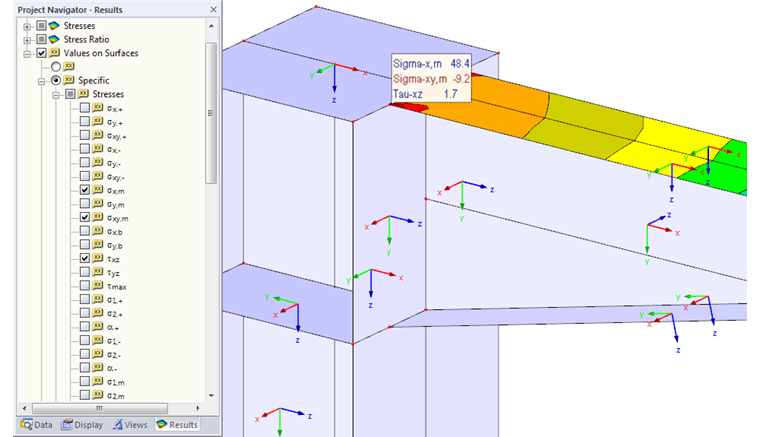

O exemplo mostra a ligação de soldadura de uma ligação de pórtico. O eixo y da superfície de um banzo de treliça é paralelo ao eixo de soldadura. Para a sobreposição de tensões de acordo com a EN 1993-1-8, a Eq. (4.1) são consideradas as seguintes tensões:
- σ⊥ (tensão normal perpendicular ao eixo da soldadura): σx,m
- σ‖ (tensão normal paralela ao eixo de soldadura, insignificante): σy,m
- τ⊥ (tensão de corte perpendicular ao eixo de soldadura): τxz
- τ‖ (tensão de corte paralela ao eixo da soldadura): σxy, m
Os componentes de tensão podem ser definidos no Navegador de resultados e exibidos nos pontos da malha de EF.
