El ejemplo muestra la conexión por soldadura de una unión de pórtico. El eje y de la superficie de una brida de celosía es paralelo al eje de soldadura. Para la superposición de tensiones según EN 1993-1-8, ec. (4.1) se consideran las siguientes tensiones:
- σ⊥ (tensión normal perpendicular al eje de soldadura): σx,m
- σ‖ (tensión normal paralela al eje de soldadura, insignificante): σy,m
- τ⊥ (tensión cortante perpendicular al eje de la soldadura): τxz
- τ‖ (esfuerzo cortante paralelo al eje de la soldadura): σxy, m

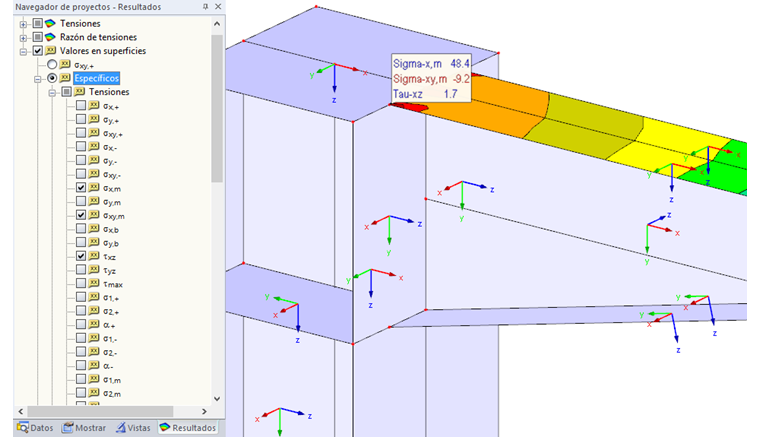

Los componentes de la tensión se pueden establecer en el Navegador de resultados y visualizar en los puntos de la malla EF.
