Antwort:
In RFEM 6 lässt sich die vektorielle Darstellung der Hauptspannungen im Ergebnisse-Navigator unter den Spannungen aktivieren und damit anzeigen.
Trajektorien der Flächenergebnisse
Für Flächen lassen sich die Trajektorien der Hauptspannungen durch die Auswahl des jeweiligen Winkels α für die Ober-, Mittel- und Unterseite der Fläche anzeigen.
Trajektorien der Volumenergebnisse

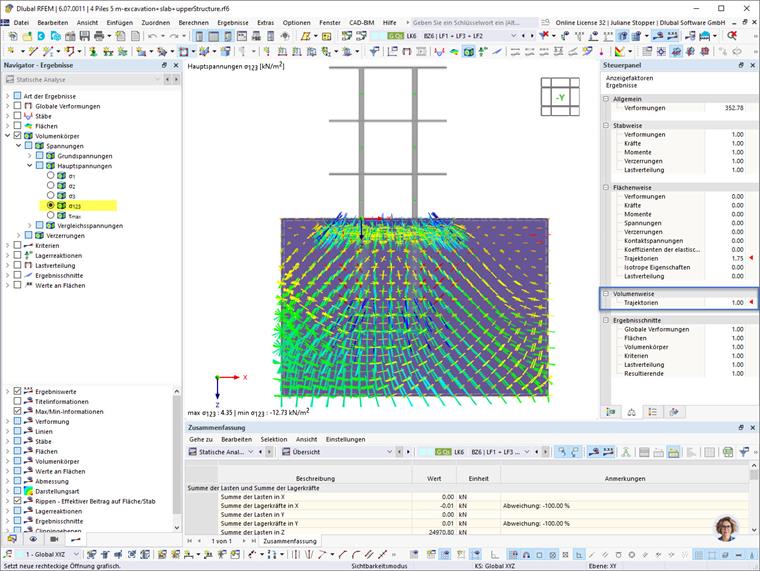

Für Volumenkörper sind die Trajektorien der Hauptspannungen in dem Egebnis σ123 zu finden.
Darstellung
Der Maßstab für die Darstellung der Trajektorien kann mit dem Faktor für Trajektorien im Steuerpanel geregelt werden.
