Trajectoires - Représentation vectorielle des contraintes principales

Dans RFEM 6, vous pouvez activer et ainsi afficher la représentation vectorielle des contraintes principales dans le navigateur de résultats sous Contraintes.

Trajectoires des résultats de surface

Pour les surfaces, vous pouvez afficher les trajectoires des contraintes principales en sélectionnant l'angle α respectif pour les faces supérieure, centrale et inférieure de la surface.

Trajectoires de contrainte pour les surfaces

Trajectoires des résultats de solides

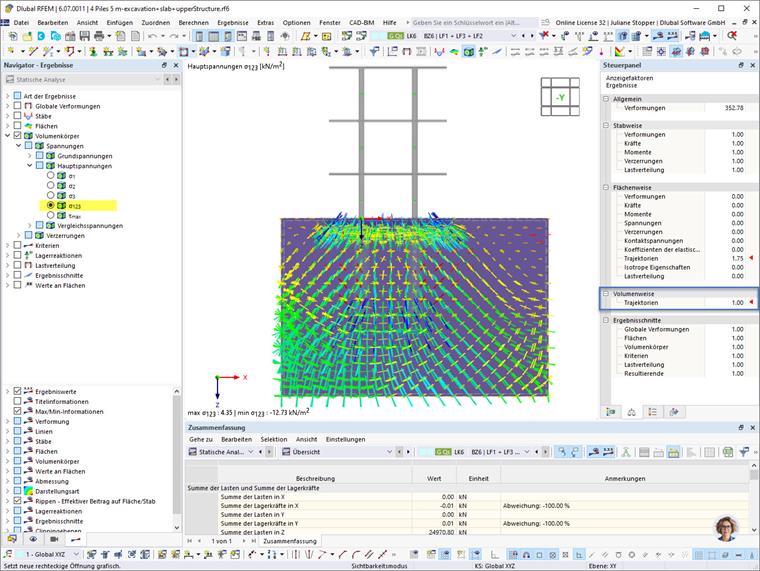

Pour les solides, les trajectoires des contraintes principales sont disponibles dans le résultat σ₁₂₃.

Trajectoires de contrainte pour les solides

Affichage

Vous pouvez contrôler l'échelle de l'affichage des trajectoires par le facteur des trajectoires dans le panneau de contrôle.
