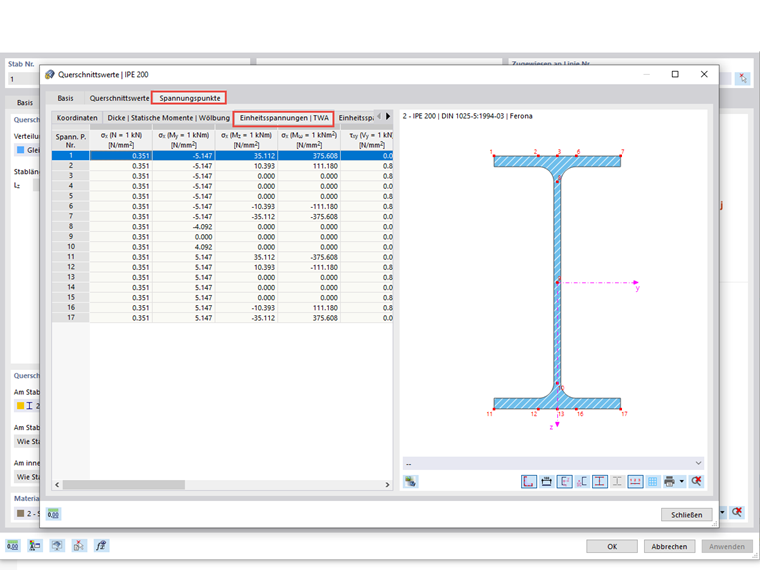

Über die Querschnittsdatenbank ist es möglich, sich die Einheitsspannungen an den einzelnen Spannungspunkten des Querschnittes anzuzeigen. Sind die Schnittgrößen am jeweiligen Querschnitt bekannt, kann so schnell ein passender Querschnitt herausgesucht werden, ohne eine Spannungsberechnung des gesamten Modells zu starten.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum ErklärvideoAuch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Sie möchten Querschnittsnachweise für kaltgeformte Stahlstäbe nach EN 1993-1-3 führen? Ob kaltgeformte Profile aus der Querschnittsdatenbank oder allgemeine kaltgeformte (nicht perforierte) RSECTION-Querschnitte – Ihr Statikprogramm hilft Ihnen dabei, den wirksamen Querschnitt unter Berücksichtigung des lokalen Beulens und der Forminstabilität zu ermitteln. Auch den Querschnittsnachweis nach EN 1993-1-3, 6.1.6 können Sie hier führen. Dabei werden die Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) über den Vergleichspannungsnachweis berücksichtigt.
Zum Erklärvideo
