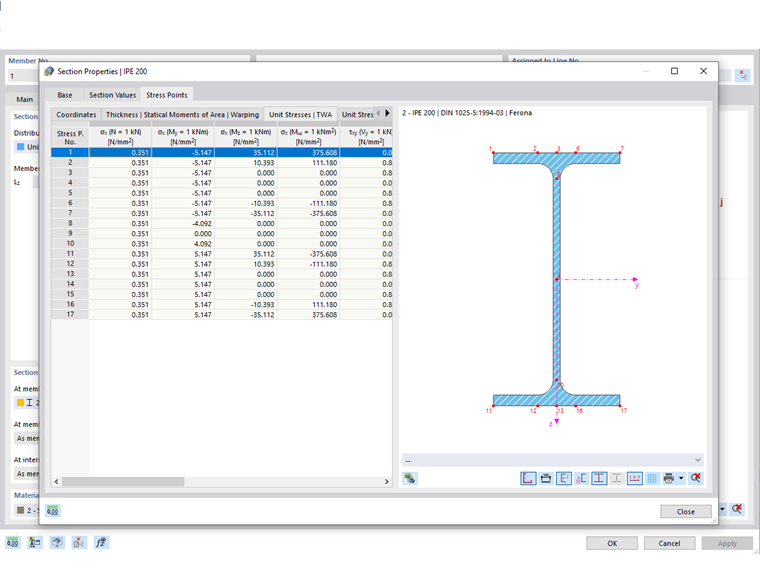

La bibliothèque de sections permet d'afficher les contraintes unitaires aux différents points de contrainte des sections. Si vous connaissez les efforts internes de la section correspondante, vous pouvez rapidement trouver une section adaptée sans lancer le calcul des contraintes de l'ensemble du modèle.
Contraintes d'unité
Puis-je estimer les sections minimales à utiliser avant de concevoir mon modèle ?
