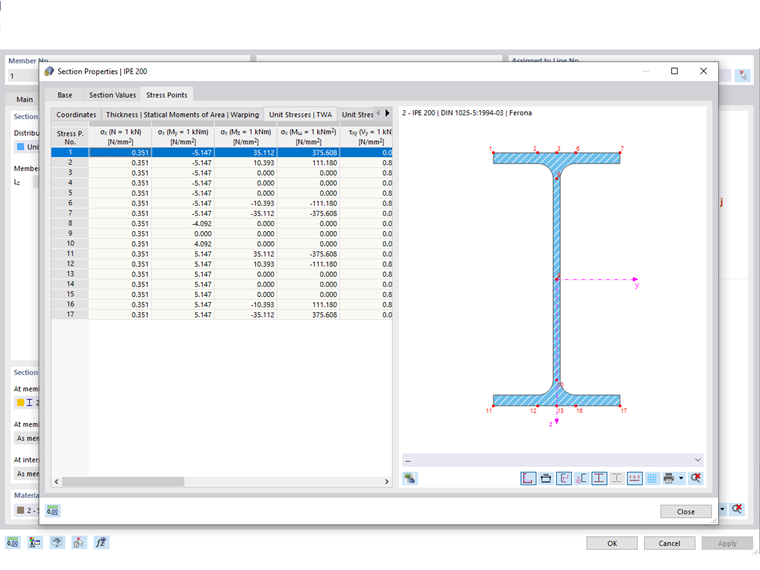

С помощью библиотеки сечений можно отобразить удельные напряжения в отдельных точках напряжений сечений. Зная внутренние силы соответствующего сечения, можно быстро найти подходящее сечение, даже не запуская расчет напряжений для всей модели.
Удельные напряжения
Могу ли я оценить, какие минимальные сечения мне следует использовать, прежде чем приступить к проектированию моей модели?
Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
