Rot dargestellte Lastfälle in STAHL EC3
Warum werden in RF-STAHL EC3 einige Lastfälle rot dargestellt?
Antwort:

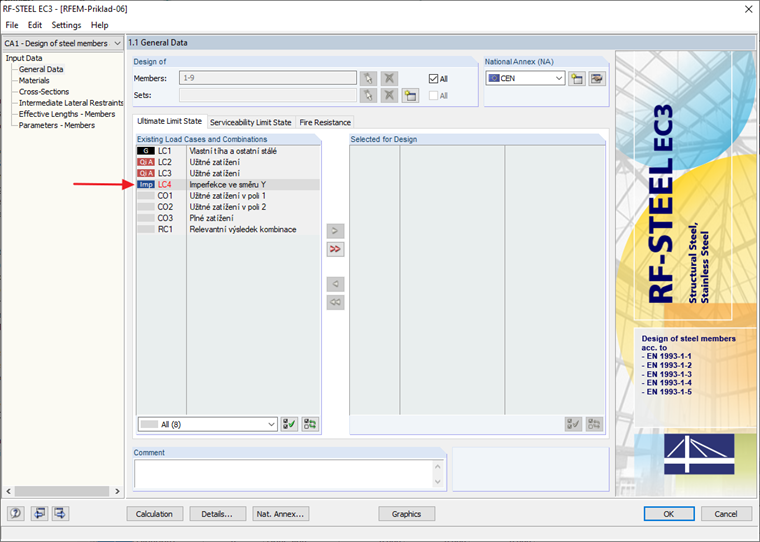

Die rot markierten Lastfälle, wie im Bild LF4, können nicht bemessen werden: Ein solcher Lastfall enthält entweder keine Belastung oder nur Imperfektionen. Bei der Auswahl des Lastfalls erscheint eine entsprechende Warnung.
