Casi di carico visualizzati in rosso in STEEL EC3
Perché alcuni casi di carico sono visualizzati in rosso in RF ‑ STEEL EC3?
Risposta:

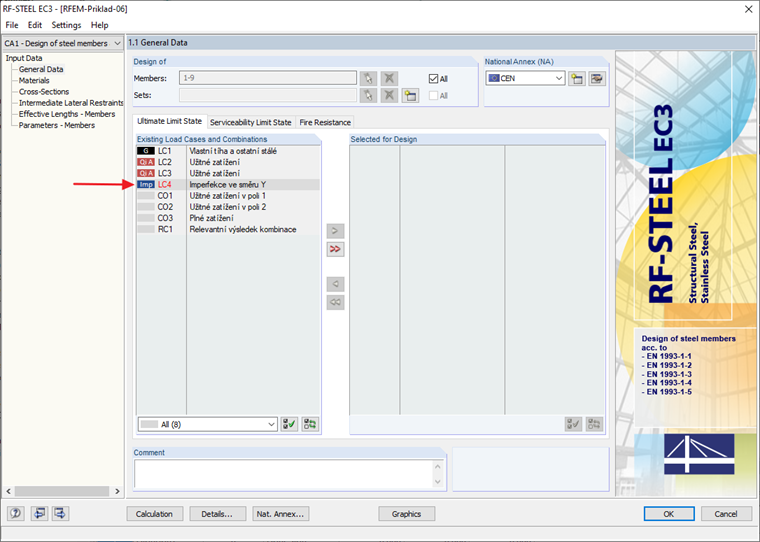

I casi di carico contrassegnati in rosso, come LC4 nell'immagine, non possono essere progettati: questo succede quando i casi di carico vengono definiti senza nessun dato di carico o contengono solo imperfezioni. Poi, quando si trasferiscono i casi di carico, apparirà un avviso corrispondente.
