在STEEL EC3中荷载工况显示为红色
在RF-STEEL EC3中为什么某些荷载工况用红色显示?
回复:

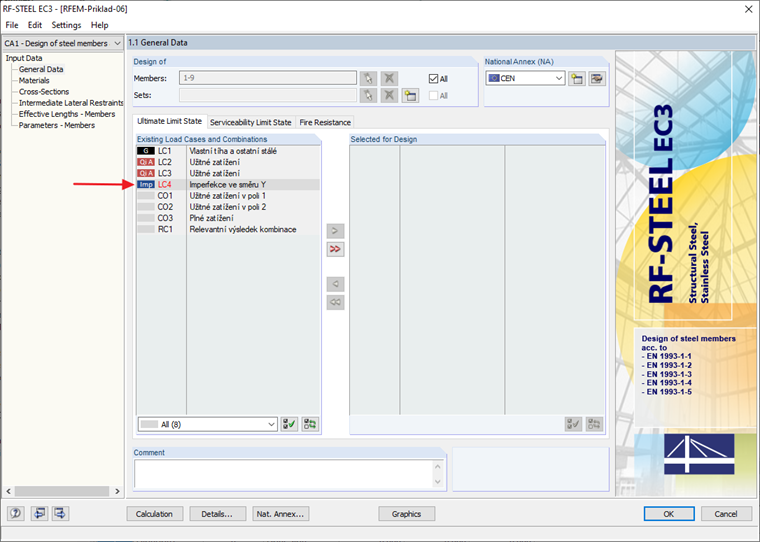

标记为红色的荷载工况,例如图片中的LC4,不能被设计: 这样的荷载工况可以不包含荷载,也可以只包含缺陷。 选择荷载工况时,会出现相应的警告。
