Bezeichnungen der Bewehrungsergebnisse

Die Bezeichnungen der Bewehrung im Ergebnisse-Navigator sind wie folgt definiert:

A_{s,-z (oben)}

• obere Längsbewehrung, das heißt alles an Längsbewehrung, das sich oberhalb der Schwerachse des Querschnitts befindet, siehe Bild 1

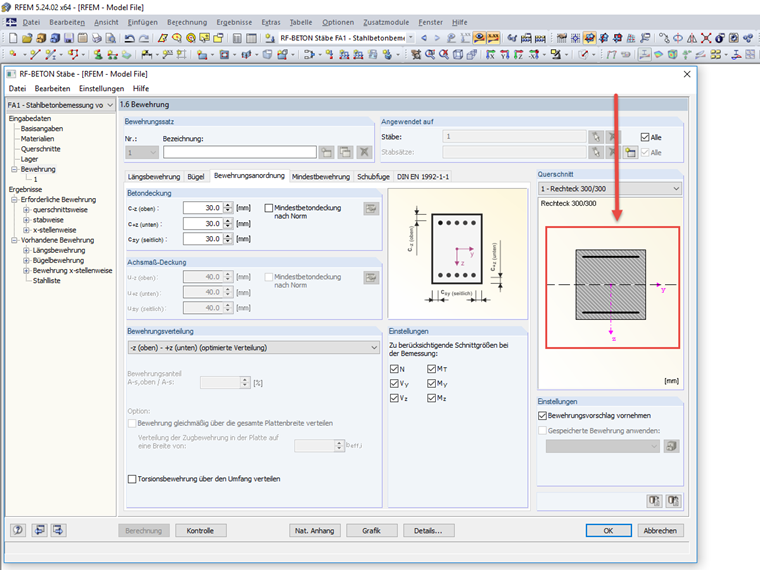

  1 Betonquerschnitt mit Bewehrung und Schwerachse

A_{s,+z (unten)}

• untere Längsbewehrung, das heißt alles an Längsbewehrung, das sich unterhalb der Schwerachse des Querschnitts befindet

A_s,T

• gesamte Längsbewehrung des Querschnitts, welche aufgrund von Torsion erforderlich ist

A_{s,-z (oben)} + A_s,T/2

• obere Längsbewehrung (siehe oben) plus die Hälfte der erforderlichen Längsbewehrung aus Torsion

A_{s,+z (unten)} + A_s,T/2

• untere Längsbewehrung (siehe oben) plus die Hälfte der erforderlichen Längsbewehrung aus Torsion

a_sw,T,Bügel

• Bügelbewehrung aus Torsion
• immer einschnittig, das bedeutet: Bewehrungsgehalt aus einem Schnitt an einem Bügelstab
• resultierend aus der theoretischen Annahme einer spiralförmig umlaufenden Bügelbewehrung

a_sw,V,Bügel

• Bügelbewehrung aus Querkraft
• zwei-, drei- oder vierschnittig, das bedeutet: Bewehrungsgehalt aus einem Schnitt an zwei, drei oder vier Bügelstäben
• Einstellung der Anzahl der Schnitte unter Bügelparameter, Maske "1.6 Bewehrung", Register "Bügel", siehe Bild 2

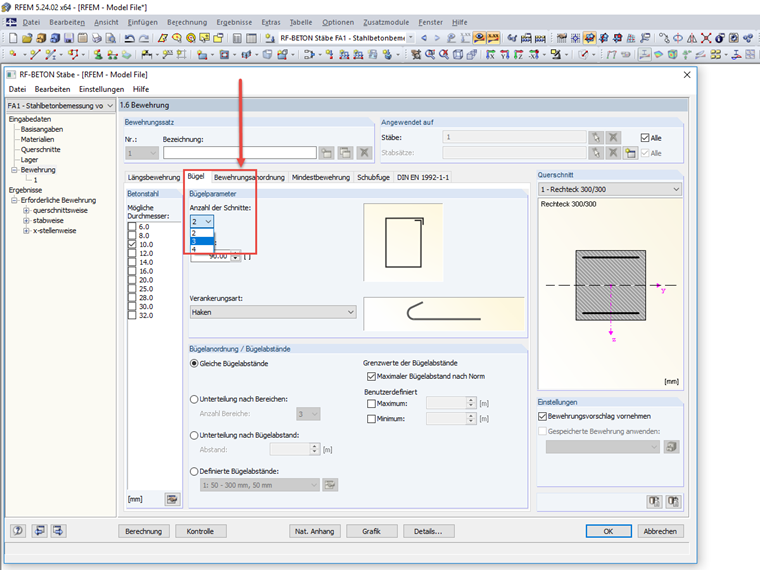

  2 Bügelparameter: Anzahl der Schnitte

2*a_sw,T,Bügel + a_sw,V,Bügel

• gesamte Bügelbewehrung aus Torsion und Querkraft
• hier zweischnittig bei Torsion, daher Faktor 2 vor a_sw,T,Bügel, Querkraftbewehrung gemäß Einstellung aus Bild 2
