配筋结果描述

如何定义各种配筋结果的描述,例如所需的钢筋?


回复:

结果导航器中对钢筋描述的定义如下:

As,-z (top)

As,+z (底)

  • 下部纵向配筋;截面重心轴下方的全部纵向钢筋

As,T

  • 该截面由于受扭所需的总纵向钢筋

As,-z (顶) + As,T/2

  • 上部纵向扭转配筋(见上文)加上二分之一所需纵向扭矩钢筋计算

As,+z (底) + As,T/2

  • 底部纵向扭矩配筋(见上文)加上二分之一所需纵向扭矩钢筋

asw,T,箍筋

  • 抗扭箍筋
  • 总是单肢,这意味着: Bewehrungsgehalt aus einem Schnitt an einem Bügelstab
  • 由理论计算得出的箍筋为螺旋形

asw,V,stirrup

  • 箍筋剪力配筋
  • 二足式、三足式或四足式,其含义是: 一个箍筋的两个、三个或四个箍筋的配筋量

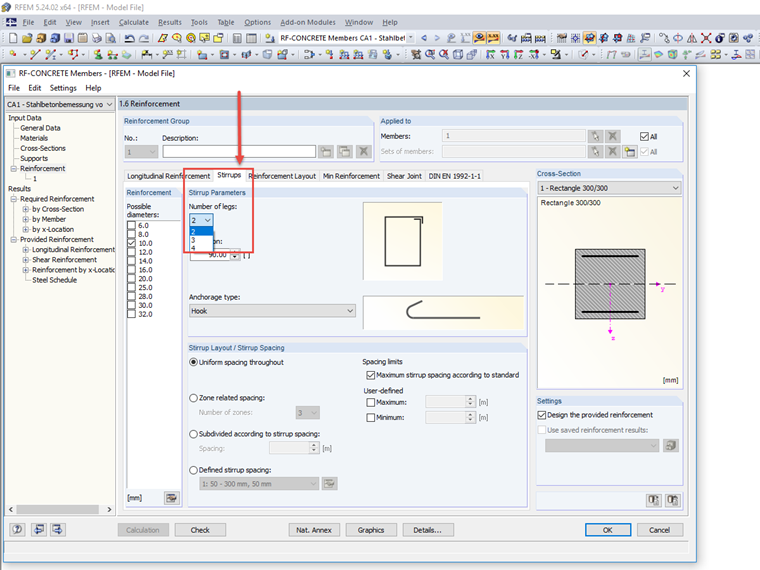

  • 在“1.6 钢筋”选项卡中的“箍筋”选项卡中设置箍筋肢数,见图 02

2*a箍筋 sw,T + a 箍筋sw,V

  • 根据扭矩和剪力计算的总箍筋配筋
  • 这种情况下,双肢抗扭,系数2在T形箍筋前,根据图02的设置进行抗剪配筋
