popisy výsledků výztuže

Popisy výztuže v navigátoru Výsledky jsou definovány následovně:

A_{s,-z (horní)}

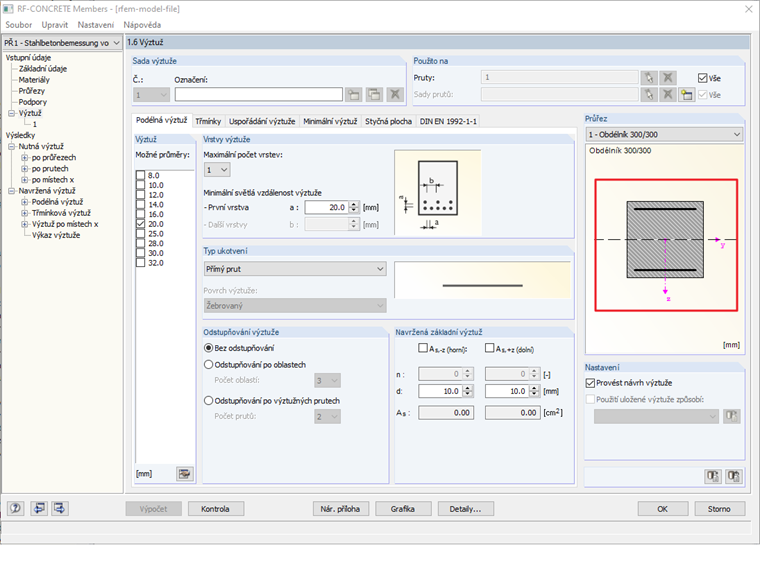

• horní podélná výztuž, to znamená veškerá podélná výztuž, která se nachází nad těžišťovou osou průřezu, viz Obrázek 01.


  1 Betonový průřez s výztuží a těžišťovou osou

A_{s,+z (dolní)}

• dolní podélná výztuž, to znamená veškerá podélná výztuž, která se nachází pod těžišťovou osou průřezu.

A_s,T

• celková podélná výztuž průřezu, která je nutná v důsledku kroucení.

A_{s,-z (horní)} + A_s,T/2

• horní podélná výztuž (viz výše) plus polovina nutné podélné výztuže proti kroucení.

A_{s,+z (dolní)} + A_s,T/2

• dolní podélná výztuž (viz výše) plus polovina nutné podélné výztuže proti kroucení.

a_{sw,T,třmínek}

• Třmínková výztuž proti kroucení
• Vždy jednostřižná, to znamená: Bewehrungsgehalt aus einem Schnitt an einem Bügelstab
• vyplývající z teoretického předpokladu spirálově rozložené výztuže.

a_{sw,V,třmínek}

• třmínková výztuž od smykové síly,
• dvoj-, troj- nebo čtyřstřižné, to znamená: obsah výztuže z jednoho ramene na dvou, třech nebo čtyřech třmínkových prutech

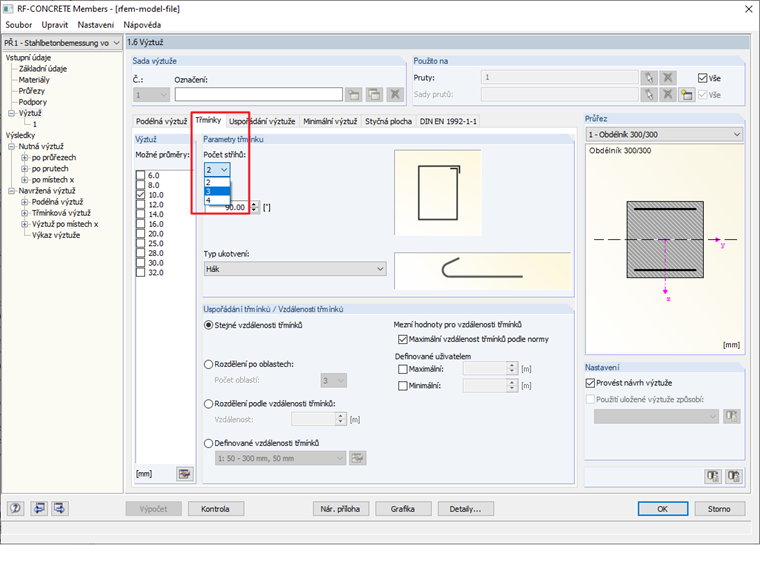

• nastavení počtu střihů v parametrech třmínků, dioalog "1.6 Výztuž", záložka "Třmínky", viz Obrázek 02.


  2 Parametry třmínku: Počet profilů

2*a_{sw,T,třmínky} + a_{sw,V,třmínky}

• celková třmínková výztuž od kroucení a posouvající síly
• zde dva střihy pro kroucení, tedy součinitel 2 před a_{sw,T,třmínky}, smyková výztuž podle nastavení z Obrázku 02
