Ich bemesse mit RF-/STAHL Wölbkrafttorsion einen exzentrisch modellierten Wandriegel, der mit einer Streckenlast quer beansprucht wird. Während die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgemäß null sind, gibt RF-/STAHL Wölbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment fälschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Q: Ich bemesse mit RF-/STAHL Wölbkrafttorsion einen exzentrisch modellierten Wandriegel, der mit einer Streckenlast quer beansprucht wird. Während die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgemäß null sind, gibt RF-/STAHL Wölbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment fälschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

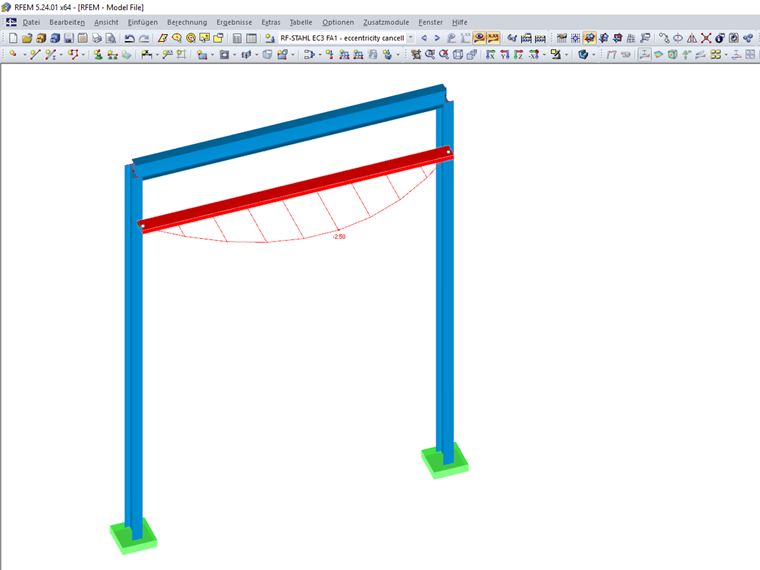

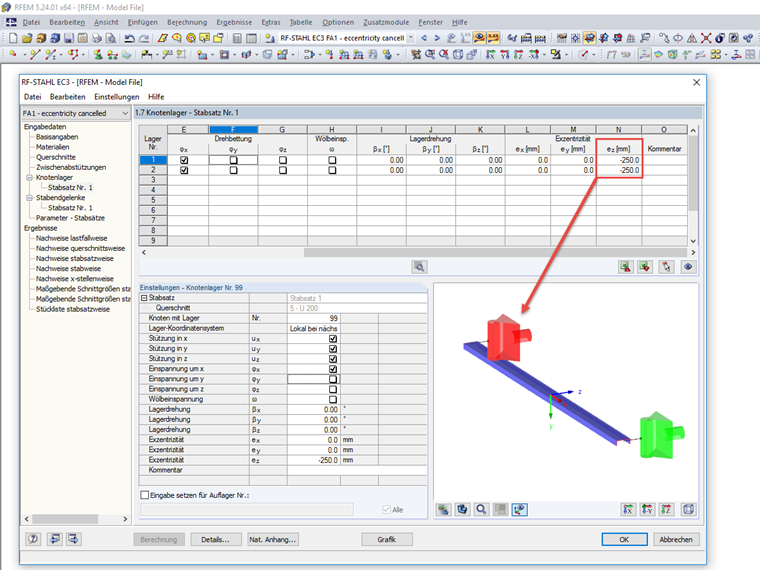

Da die Zusatzmodule RF-/STAHL EC3 und RF-/STAHL Wölbkrafttorsion eigene Gleichungslöser besitzen, spielen in diesem Fall auch die Exzentrizitäten der Lager eine Rolle.Es empfiehlt sich daher, die Exzentrizitäten der Lagerung anzupassen. Dies können Sie in der Maske "1.7 Knotenlager" von RF-/STAHL EC3 vornehmen (siehe Bild 1).Nach dieser Änderung wird das Feldmoment maximal und die Randmomente null (siehe Bild 2).

Question

Ich bemesse mit RF-/STAHL W&#246;lbkrafttorsion einen exzentrisch modellierten Wandriegel, der mit einer Streckenlast quer beansprucht wird. W&#228;hrend die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgem&#228;&#223; null sind, gibt RF-/STAHL W&#246;lbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment f&#228;lschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Accepted Answer

Da die Zusatzmodule RF-/STAHL EC3 und RF-/STAHL W&#246;lbkrafttorsion eigene Gleichungsl&#246;ser besitzen, spielen in diesem Fall auch die Exzentrizit&#228;ten der Lager eine Rolle.Es empfiehlt sich daher, die Exzentrizit&#228;ten der Lagerung anzupassen. Dies k&#246;nnen Sie in der Maske "1.7 Knotenlager" von RF-/STAHL EC3 vornehmen (siehe Bild 1).Nach dieser &#196;nderung wird das Feldmoment maximal und die Randmomente null (siehe Bild 2).

Randmomente bei Wölbkrafttorsion
