Я использовал модуль RF-/STEEL Warping Torsion для расчета внецентренно смоделированной стенной балки, на которую действует распределенная нагрузка в поперечном направлении. Während die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgemäß null sind, gibt RF-/STAHL Wölbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment fälschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Question

Я использовал модуль RF-/STEEL Warping Torsion для расчета внецентренно смоделированной стенной балки, на которую действует распределенная нагрузка в поперечном направлении. W&#228;hrend die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgem&#228;&#223; null sind, gibt RF-/STAHL W&#246;lbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment f&#228;lschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Accepted Answer

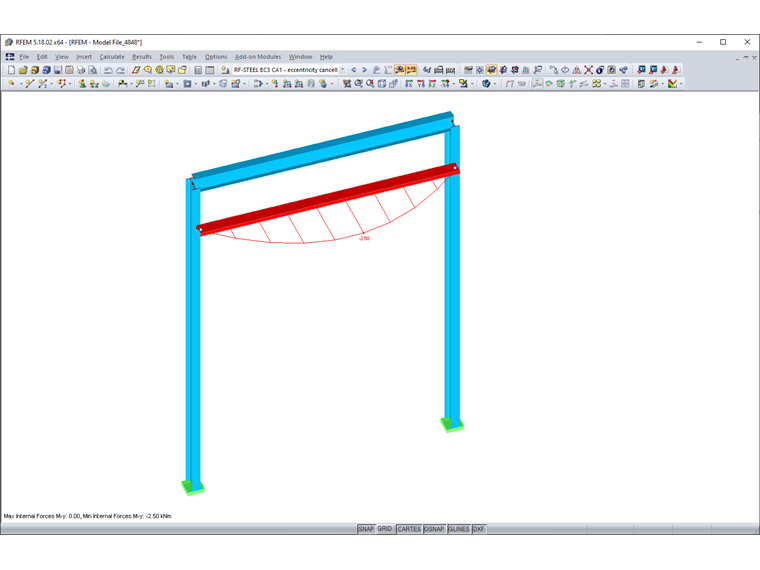

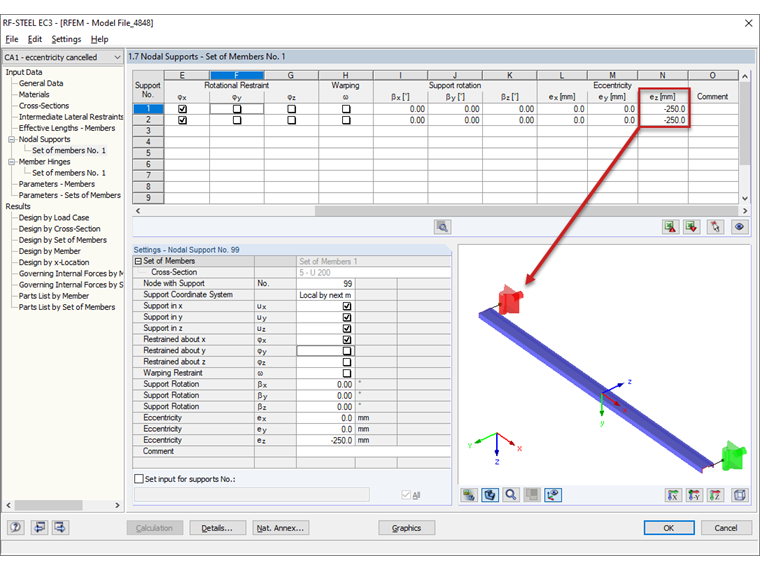

Поскольку дополнительные модули RF-/STEEL EC3 и RF-/STEEL Warping Torsion содержат их собственные решатели уравнений, эксцентриситеты опор также играют важную роль в данном случае.Es empfiehlt sich daher, die Exzentrizit&#228;ten der Lagerung anzupassen. Dies k&#246;nnen Sie in der Maske "1.7 Knotenlager" von RF-/STAHL EC3 vornehmen (siehe Bild 1).Nach dieser &#196;nderung wird das Feldmoment maximal und die Randmomente null (siehe Bild 2).

Граничные моменты при кручении с депланацией
