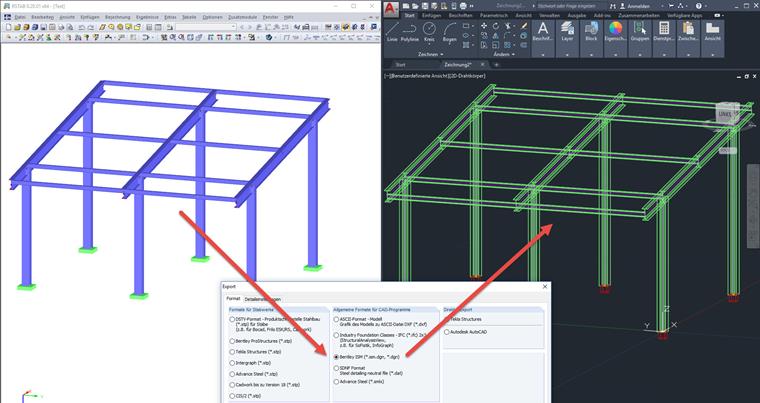

Durch den Structural Synchronizer werden die Stäbe in Volumenmodelle umgewandelt. Im Anschluss wird eine Datei mit der Endung *.ism.dgn geschrieben. Dieses Format wird von vielen Konstruktionsprogrammen unterstützt.
Frage
Wie kann ich meine Stabstruktur aus RSTAB/RFEM exportieren, damit ich diese in meinem Konstruktionsprogramm weiter verwenden kann? Beim Export ins *.dxf Format erhalte ich nur die Schwerpunktlinien.
Antwort:
Zuerst sollten Sie überprüfen, ob nicht eventuell eine spezifische Schnittstelle für das Konstruktionsprogramm zur Verfügung steht. Konstruieren Sie mit Revit oder Tekla, so stehen Ihnen direkte Schnittstellen zur Verfügung. Auch besteht die Möglichkeit, in das DSTV-Format zu exportieren. Dieses wird ebenso von vielen Programmen unterstützt. Der Export in das *.dxf-Format ist Ihnen natürlich jederzeit möglich. Da Stabstrukturen jedoch grundsätzlich reine Schwerelinienmodelle sind, an denen die Informationen zu Querschnitt und Material nur angeheftet werden, können auch nur Linien exportiert werden.
Benötigen Sie den Stab jedoch als 3D-Körper, können Sie auf den Export in das Bentley ISM Format zurückgreifen. Beachten Sie dabei, dass der kostenlose Bentley Structural Synchronizer benötigt wird. Einen Link zu diesem Produkt finden Sie am Ende des Beitrages. Der Export kann ganz einfach über "Datei" - "Exportieren" aufgerufen werden.
Durch den Structural Synchronizer werden die Stäbe in Volumenmodelle umgewandelt. Im Anschluss wird eine Datei mit der Endung *.ism.dgn geschrieben. Dieses Format wird von vielen Konstruktionsprogrammen unterstützt.
Autor
Herr Sühnel sorgt für die Qualitätssicherung des Programms RSTAB und ist zudem in der Produktentwicklung und im Kundensupport tätig.
