Odpověď:
Nejdříve byste měli zkontrolovat, zda pro návrhový program existuje specifické rozhraní. Konstruieren Sie mit Revit oder Tekla, so stehen Ihnen direkte Schnittstellen zur Verfügung. Auch besteht die Möglichkeit, in das DSTV-Format zu exportieren. Dieses wird ebenso von vielen Programmen unterstützt.
Der Export in das *.dxf-Format ist Ihnen natürlich jederzeit möglich. Da Stabstrukturen jedoch grundsätzlich reine Schwerelinienmodelle sind, an denen die Informationen zu Querschnitt und Material nur angeheftet werden, können auch nur Linien exportiert werden.

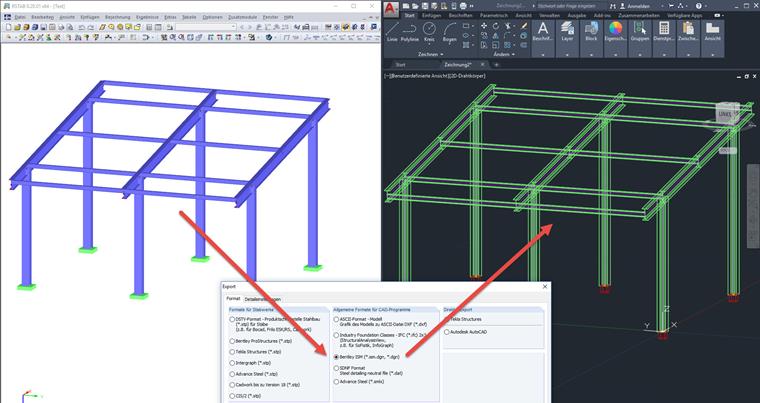

Benötigen Sie den Stab jedoch als 3D-Körper, können Sie auf den Export in das Bentley ISM Format zurückgreifen. Beachten Sie dabei, dass der kostenlose Bentley Structural Synchronizer benötigt wird. Einen Link zu diesem Produkt finden Sie am Ende des Beitrages. Der Export kann ganz einfach über "Datei" - "Exportieren" aufgerufen werden.
Durch den Structural Synchronizer werden die Stäbe in Volumenmodelle umgewandelt. Im Anschluss wird eine Datei mit der Endung *.ism.dgn geschrieben. Dieses Format wird von vielen Konstruktionsprogrammen unterstützt.
