为设计软件导出杆件结构

如何从 RFEM/RSTAB 中导出杆件结构,然后继续在设计程序中使用? Beim Export ins *.dxf Format erhalte ich nur die Schwerpunktlinien.


回复:

是否有设计软件的特定接口。 Konstruieren Sie mit Revit oder Tekla, so stehen Ihnen direkte Schnittstellen zur Verfügung. Auch besteht die Möglichkeit, in das DSTV-Format zu exportieren. Dieses wird ebenso von vielen Programmen unterstützt.

Der Export in das *.dxf-Format ist Ihnen natürlich jederzeit möglich. Da Stabstrukturen jedoch grundsätzlich reine Schwerelinienmodelle sind, an denen die Informationen zu Querschnitt und Material nur angeheftet werden, können auch nur Linien exportiert werden.

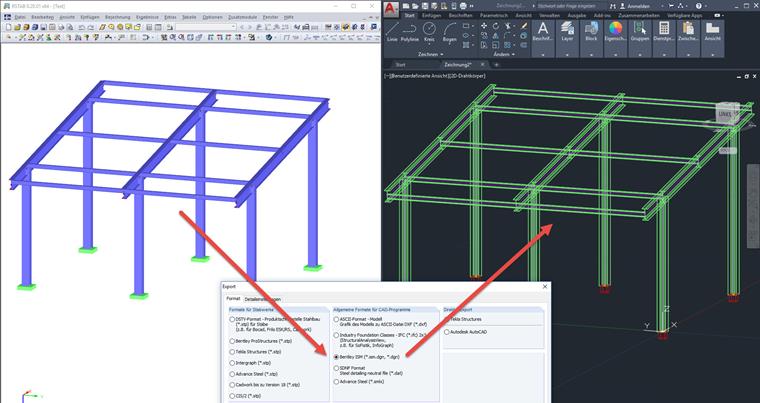

Benötigen Sie den Stab jedoch als 3D-Körper, können Sie auf den Export in das Bentley ISM Format zurückgreifen. Beachten Sie dabei, dass der kostenlose Bentley Structural Synchronizer benötigt wird. Einen Link zu diesem Produkt finden Sie am Ende des Beitrages. Der Export kann ganz einfach über "Datei" - "Exportieren" aufgerufen werden.

Durch den Structural Synchronizer werden die Stäbe in Volumenmodelle umgewandelt. Im Anschluss wird eine Datei mit der Endung *.ism.dgn geschrieben. Dieses Format wird von vielen Konstruktionsprogrammen unterstützt.


作者

Sühnel 先生目前主要负责 RSTAB 的质量保证部门;同时还参与产品开发,为客户提供技术支持。
