Antwort:

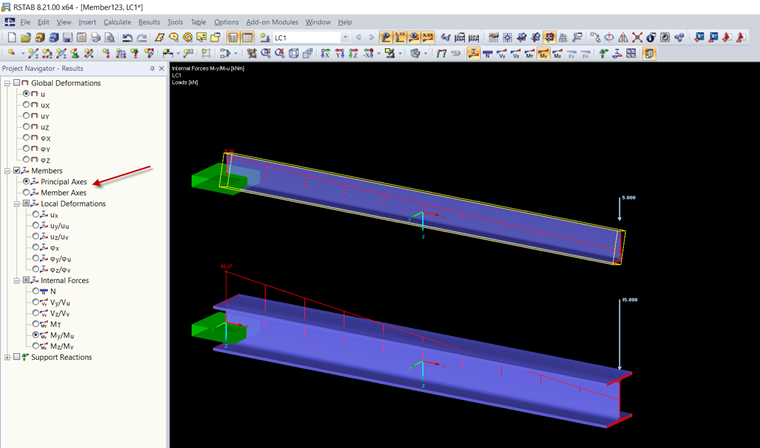

Stabschnittgrößen werden immer mit Bezug auf die Stabachsen oder die Hauptachsen ausgegeben. Eine Ausgabe mit Bezug auf das globale Koordinatensystem oder ein benutzerdefiniertes Koordinatensystem ist nicht möglich.
Frage
Können Stabschnittgrößen auch mit Bezug auf das globale Koordinatensystem ausgegeben werden?
