Odpověď:

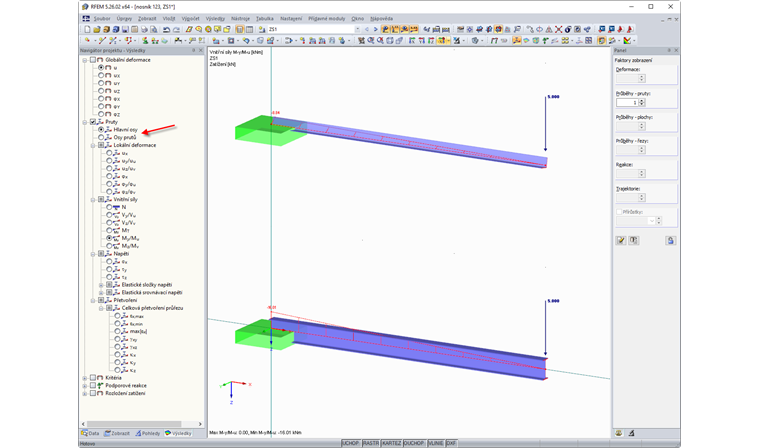

Vnitřní síly prutů se zobrazují vždy vzhledem k osám prutů nebo k hlavním osám. Zobrazení vzhledem ke globálnímu souřadnému systému nebo uživatelsky definovanému souřadnému systému není možné.
Dotaz
Je možné zobrazit vnitřní síly prutů vzhledem ke globálnímu souřadnému systému?
