Odpowiedź:

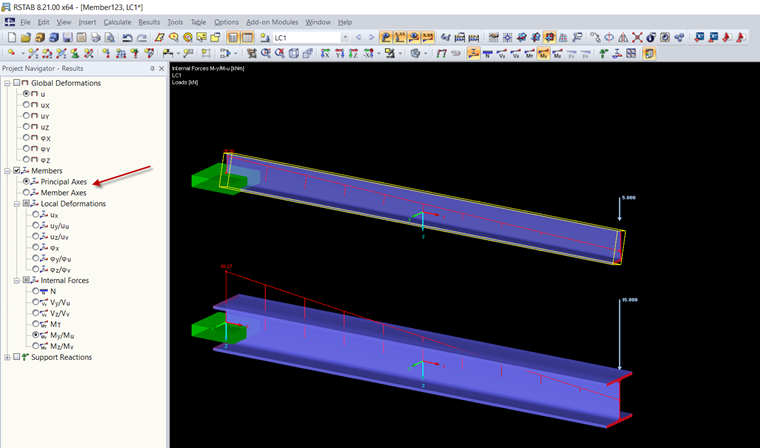

Siły wewnętrzne pręta są zawsze wyświetlane w odniesieniu do osi pręta lub osi głównych. Wyświetlanie wyników w odniesieniu do globalnego układu współrzędnych lub układu współrzędnych zdefiniowanego przez użytkownika nie jest możliwe.
Pytanie
Czy możliwe jest również wyświetlanie sił wewnętrznych pręta w odniesieniu do globalnego układu współrzędnych?
