Bemessung von Aluminium-Stäben nach Eurocode 9
Gesamtanzahl: 3
RF-/ALUMINIUM | Leistungsmerkmale
- Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
- Stabilitätsnachweis für Biegeknicken, Drillknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über integriertes FEM Programm (Eigenwertermittlung) aus Randbedingungen der Belastung und Lagerung
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Automatische oder manuelle Querschnittsklassifizierung
- Integration der Parameter der Nationalen Anhänge (NA) für folgende Länder:
-
DIN EN 1999-1-1/NA:2010-12 (Deutschland)
-
NBN EN 1999-1-1/ANB:2011-03 (Belgien)
-
DK EN 1999-1-1/NA:2013-05 (Dänemark)
-
SFS EN 1999-1-1/NA:2016-12 (Finnland)
-
ELOT EN 1999-1-1/NA:2010-11 (Griechenland)
-
IS EN 1999-1-1/NA:2010-03 (Irland)
-
UNI EN 1999-1-1/NA:2011-02 (Italien)
-
LST EN 1999-1-1/NA:2011-09 (Litauen)
-
LU EN 1999-1-1:2007/AN-LU:2011 (Luxemburg)
-
NEN EN 1999-1-1/NB:2011-12 (Niederlande)
-
PN EN 1999-1-1/NA:2011-01 (Polen)
-
SS EN 1999-1-1/NA:2011-04 (Schweden)
-
STN EN 1999-1-1/NA:2010-01 (Slowakei)
-
BS EN 1999-1-1/NA:2009 (Vereinigtes Königreich)
-
ČSN EN 1999-1-1/NA:2009-02 (Tschechische Republik)
-
CYS EN 1999-1-1/NA:2009-07 (Zypern)
-
- Gebrauchstauglichkeitsnachweis für charakteristische, häufige oder quasi-ständige Bemessungssituation
- Berücksichtigung von Quernähten
- Große Auswahl an Querschnitten, wie z. B. I-Profile, U-Profile, Rechteck-Hohlprofile, Quadratrohre, gleichschenklige und ungleichschenklige Winkel, Flachstahl, Rundstäbe
- Klar gegliederte Ergebnistabellen
- Automatische Querschnittsoptimierung
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen der Norm
- Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen, Last- und Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebende Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
- Metrische oder angloamerikanische Einheiten
Arbeiten mit RF-/ALUMINIUM
Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Lastkombinationen müssen dem Bemessungskonzept des Eurocode entsprechen. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien bereits enthalten. RFEM/RSTAB ermöglicht die automatische Erzeugung der Last- und Ergebniskombinationen nach Eurocode. Die Kombinationen können aber auch manuell erzeugt werden.

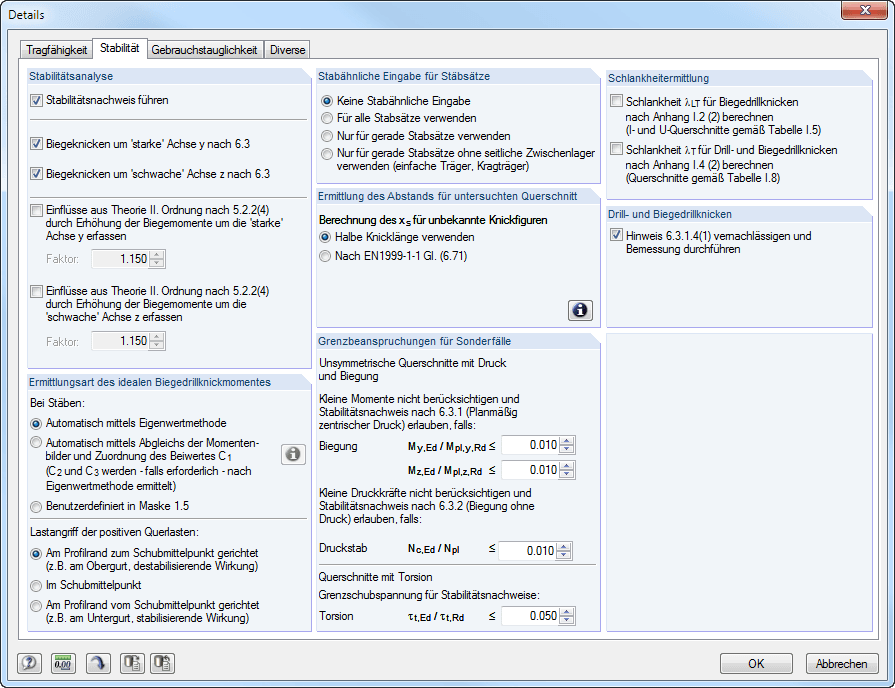

Im Modul RF-/ALUMINIUM sind zunächst die zu bemessenden Stäbe und Stabzüge sowie Lastfälle, Last- und Ergebniskombinationen auszuwählen. In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden.
Für den Nachweis von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool berechnet die kritischen Lasten und Momente, die für den Stabilitätsnachweis erforderlich sind.

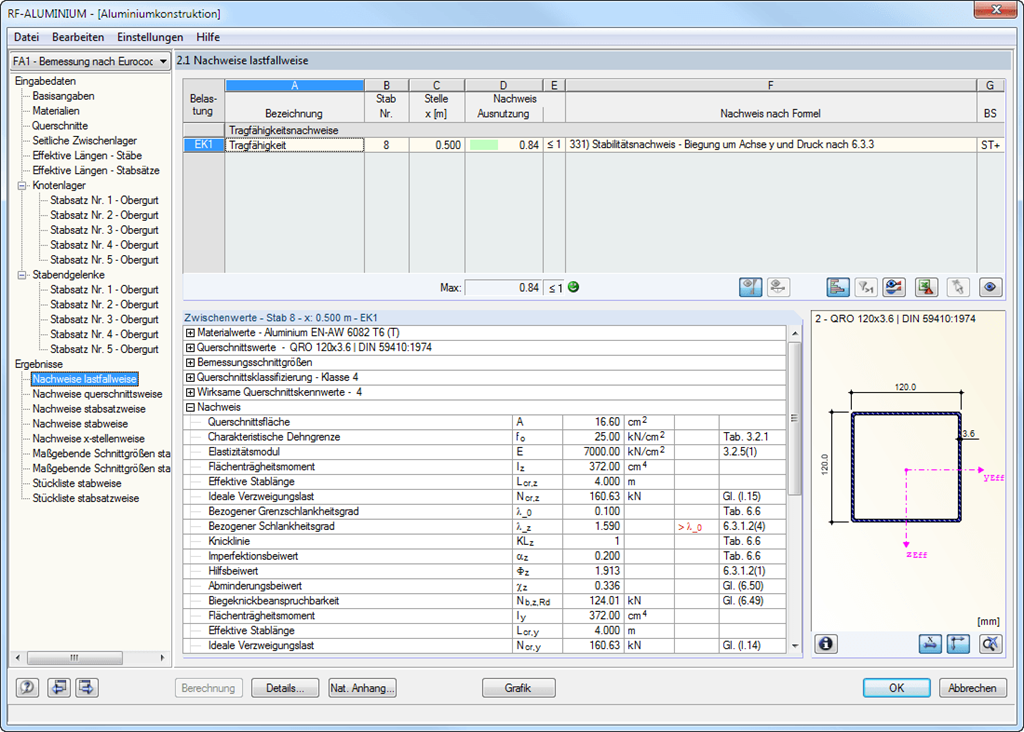

RF-/ALUMINIUM | Ergebnisausgabe
In der ersten Ergebnistabelle wird für jeden untersuchten Lastfall und jede bemessene Kombination der maximale Ausnutzungsgrad mit zugehörigem Nachweis ausgegeben.
In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch geordnet aufgelistet. Sämtliche Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
