Дополнительный модуль ALUMINIUM к RSTAB 8

• Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
• Расчет на потерю устойчивости при изгибе, кручении и плоской формы изгиба
• Автоматическое определение критических нагрузок и критических моментов при продольном изгибе с кручением посредством интегрированной программы МКЭ (расчет собственных чисел) из граничных условий нагрузок и опор
• Возможность применения дискретных боковых опор к балкам
• Автоматическая или ручная классификация сечений
• Интеграция параметров для следующих Национальных приложений:
  • DIN EN 1999-1-1/NA:2010-12 (Италия)
  • BS EN 1999-1-1/NA:2009 (Великобритания)
  • DK EN 1999-1-1/NA:2013-05 (Дания)
  • SFS EN 1999-1-1/NA:2016-12 (Финляндия)
  • CYS EN 1999-1-1/NA:2009-11 (Греция)
  • LU EN 1999‑1‑1:2007/AN‑LU:2011 (Люксембург)
  • UNI EN 1999-1-1/NA:2011-02 (Италия)
  • NEN EN 1999-1-1/NB:2011-12 (Нидерланды)
  • UNI EN 1999-1-1/NA:2011-02 (Италия)
  • STN EN 1999-1-1/NA:2010-01 (Словакия)
  • PN EN 1999-1-1/NA:2011-01 (Польша)
  • SS EN 1999-1-1/NA:2011-04 (Швеция)
  • STN EN 1999-1-1/NA:2010-01 (Словакия)
  • NBN EN 1999-1-1/ANB:2011-03 (Великобритания)
  • STN EN 1999-1-1/NA:2009-02 (Словакия)
  • CYS EN 1999-1-1/NA:2009-07 (Кипр)
• Расчет на предельное состояние по пригодности к эксплуатации для характерных, частых или квазипостоянных расчетных ситуаций
• Учёт поперечных швов
• Разнообразие предоставляемых сечений; например, двутавры, швеллеры, прямоугольные пустотелые профили, квадратные профили, равнобокие и неравнобокие уголки, стальные полосы, круглые стержни.
• Наглядные таблицы результатов
• Автоматическая оптимизация сечений
• Подробная документация результатов со ссылками на формулы расчета, используемые и описанные в стандарте
• Различные функции для фильтрации и организации результатов, включая результаты, упорядоченные по стержням, сечениям, х-разрезам или загружениям, сочетаниям нагрузок и расчетным сочетаниям
• Окно результатов для гибкости стержней и определяющих внутренних сил
• Спецификация с характеристикой веса и тел
• Полная интеграция в RFEM/RSTAB
• Метрические и британские единицы измерения

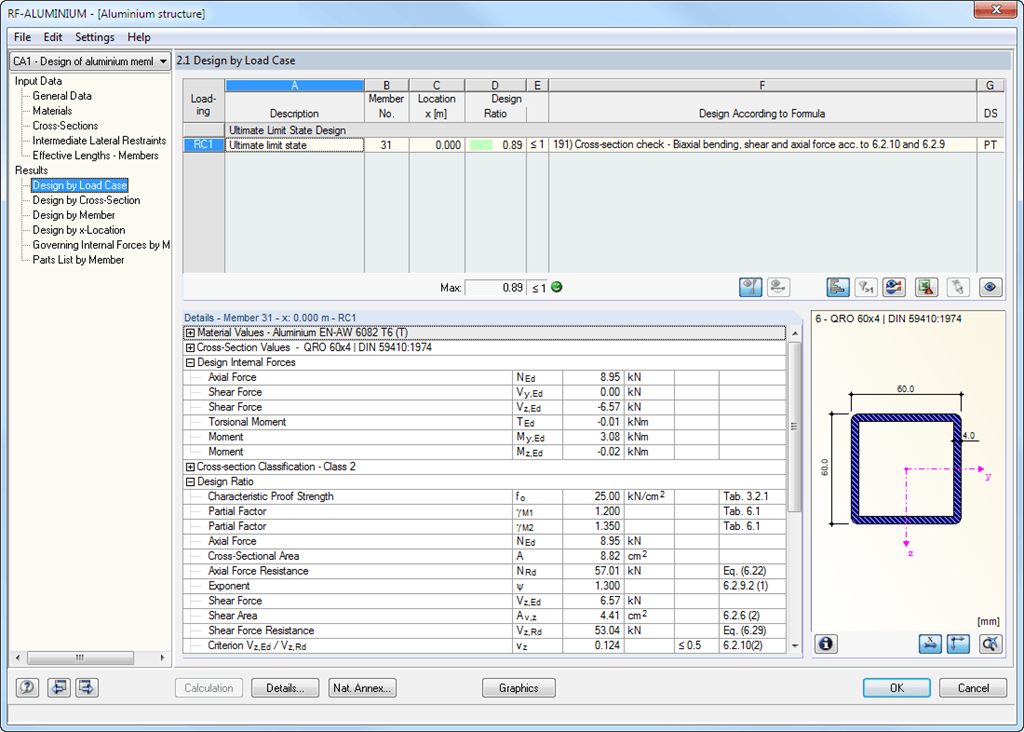

В первом окне результатов показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения и сочетания.

В других окнах показаны все подробные результаты, упорядоченные по отдельным критериям. Можно изобразить все промежуточные результаты по каждому месту вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.

Все данные модуля включаются в протокол результатов RFEM/RSTAB. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
