Module additionnel ALUMINIUM pour RSTAB 8

• Vérification de la traction, de la compression, de la flexion, du cisaillement et des efforts internes combinés
• Analyse de stabilité pour le flambement, le déversement et le flambement
• Détermination automatique des charges critiques de flambement et des moments critiques pour le déversement à l'aide du programme aux éléments finis intégré (analyse des valeurs propres) des conditions aux limites des charges et des appuis
• Application facultative d'appuis latéraux discrets sur des poutres
• Classification automatique ou manuelle des sections
• Intégration des paramètres des Annexes Nationales (AN) des pays suivants :
  • DIN EN 1999-1-1/NA:2010-12 (Allemagne)
  • NBN EN 1999-1-1/ANB:2011-03 (Belgique)
  • DK EN 1999-1-1/NA:2013-05 (Danemark)
  • SFS EN 1999-1-1/NA:2016-12 (Finlande)
  • ELOT EN 1999-1-1/NA:2010-11 (Grèce)
  • IS EN 1999-1-1/NA:2010-03 (Irlande)
  • UNI EN 1999-1-1/NA:2011-02 (Italie)
  • LST EN 1999-1-1/NA:2011-09 (Lituanie)
  • UNI EN 1999-1-1/NA:2011-02 (Italie)
  • NEN EN 1999-1-1/NB:2011-12 (Pays-Bas)
  • PN EN 1999-1-1/NA:2011-01 (Pologne)
  • SS EN 1999-1-1/NA:2011-04 (Suède)
  • STN EN 1999-1-1/NA:2010-01 (Slovaquie)
  • BS EN 1999-1-1/NA:2009 (Royaume-Uni)
  • STN EN 1999-1-1/NA:2009-02 (Slovaquie)
  • CYS EN 1999-1-1/NA:2009-07 (Chypre)
• Vérification à l'ELS pour les situations de calcul caractéristiques, fréquentes ou quasi-permanentes
• Considération des soudures transversales
• Variété de sections fournies; par exemple, les sections en I, les sections en C, les sections creuses rectangulaires, les sections carrées, les cornières avec des ailes égales et inégales, les sections plates et les barres arrondies
• Tableaux de résultats clairs
• Optimisation automatique des sections
• Documentation détaillée des résultats avec des références des équations de vérification utilisées et décrites dans la norme
• Options de filtre et d'arrangement des résultats, y compris la liste des résultats par barre, section et position x, ou cas de charge, combinaisons de charges et combinaisons de résultats
• Fenêtre de résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB
• Unités métriques et impériales

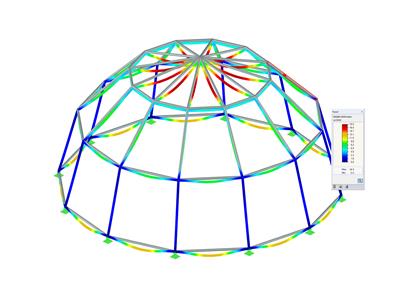

Le premier tableau de résultats affiche le ratio de vérification maximal avec la vérification pour chaque cas et combinaison de charge.

Les autres tableaux montrent des résultats détaillés classés par sujet spécifique. Il est possible d’afficher tous les résultats intermédiaires pour chaque position le long des barres. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
