RF-SOILIN: Ermittlung von Bettungskennwerten

Zusatzmodul für RFEM 5

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RFEM 5-Zusatzmodul
RF-SOILIN

Das Zusatzmodul RF-SOILIN ermöglicht Ihnen die Bestimmung des elastischen Baugrundes auf der Grundlage der Bodenschichtung. Es bietet Ihnen eine erweiterbare Bibliothek von Bodeneigenschaften und berücksichtigt mehrere Bodenproben an verschiedenen Stellen innerhalb und außerhalb des Gebäudes. Darüber hinaus berücksichtigt es Grundwasserstände und Beeinträchtigungen durch Baugruben und eine feste unterste Bodenschicht.

Die Ergebnisse umfassen die Ermittlung der Spannungsverläufe und Setzungen sowie deren grafische Darstellung.

Ermittlung von Bettungskennwerten anhand von Baugrunddaten

Gesamtanzahl: 4

RF-SOILIN | Leistungsmerkmale

Realistische Abbildung der Interaktion von Gebäude und Boden
Erweiterbare Bibliothek für Bodenkennwerte

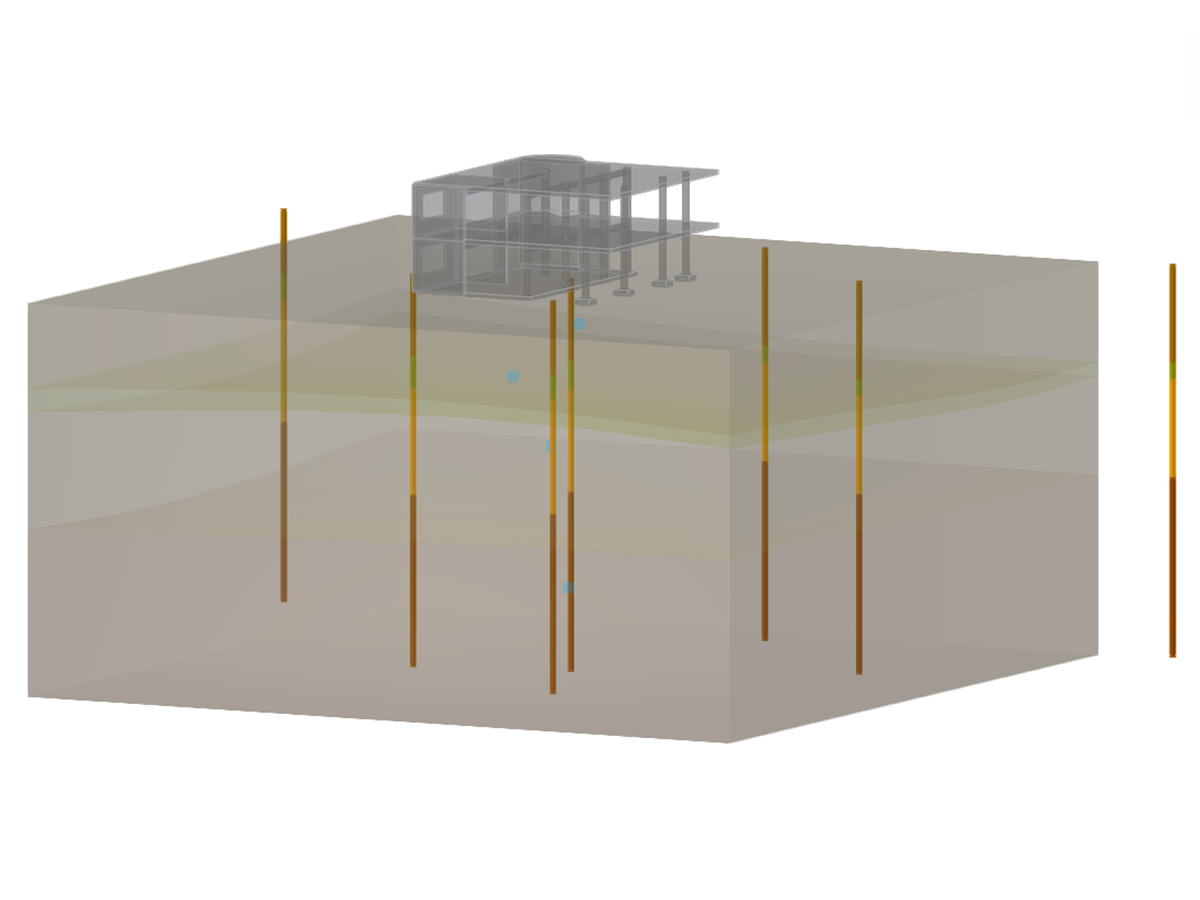

Berücksichtigung von mehreren Bodenproben (Sondierungen) an verschiedenen Stellen, auch außerhalb des Gebäudes
Berücksichtigung des Grundwasserspiegels sowie von Seiteneffekten infolge von Aushub und fester unterster Bodenschicht
Berechnung der Bettungskoeffizienten
Ermittlung der Spannungsverläufe und der Setzungen in den Rasterpunkten sowie deren grafische Darstellung

RF-SOILIN | Eingabe

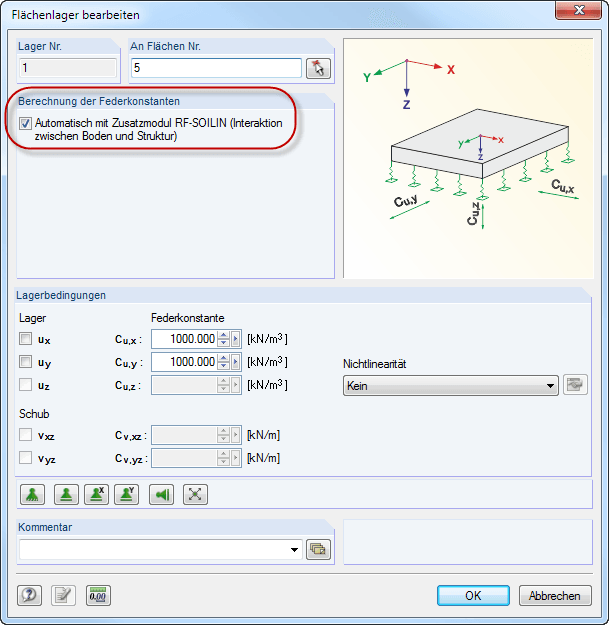

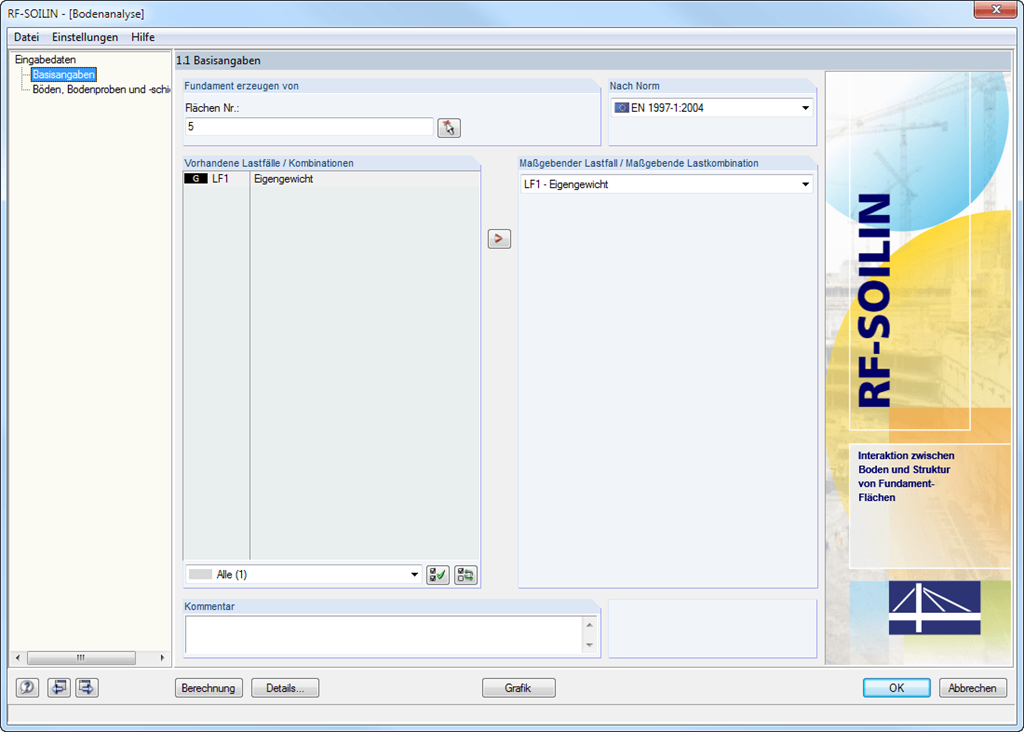

Die Eingabe der Bodenschichtungen erfolgt in einer übersichtlichen Tabelle. Der Anwender wird dabei von einer erweiterbaren Datenbank für die Bodeneigenschaften unterstützt.

Die Elastizität kann wahlweise über die Steifeziffer oder über Elastizitätsmodul und Querdehnzahl definiert werden. Es können beliebig viele Bodenschichtungen definiert werden. Die Zuordnung zum Bauwerk erfolgt entweder grafisch oder durch Koordinaten.

RF-SOILIN | Berechnung

Die Berechnung der Bettungskoeffizienten erfolgt nach einem nichtlinearen iterativen Verfahren. Dabei wird für jedes einzelne Element ein Bettungskoeffizient ermittelt. Dieser hängt von der Verformung ab.

RF-SOILIN | Ergebnisse

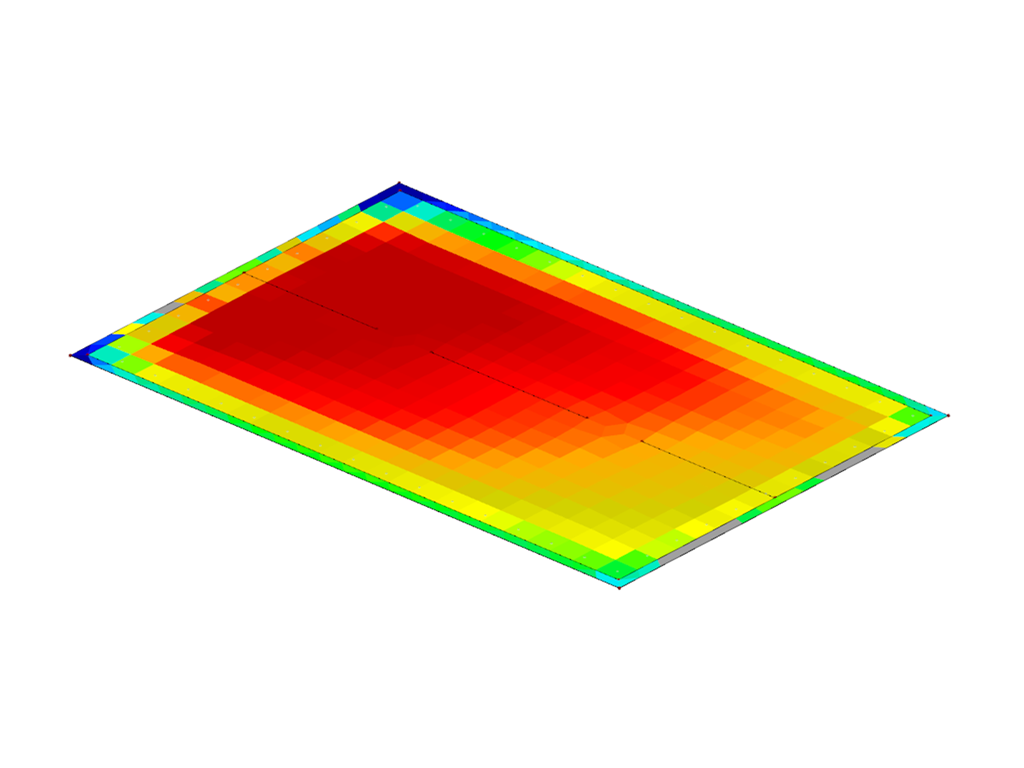

Die errechneten Spannungen und Setzungen werden in Tabellen ausgegeben. Daneben ist auch eine grafische Auswertung möglich. In der Grafik werden zur Veranschaulichung auch die Lage und die Schichtung der Bodenproben dargestellt.

In einer weiteren Tabelle werden die Bettungskoeffizienten ausgegeben. Diese können ebenfalls grafisch ausgewertet werden.

Webshop

Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!

Gehen Sie zum Webshop

Berechnen Sie Ihren Preis

Produkt

Erwerbstyp

Anzahl

1.120,00 USD

Servicevertrag

+0,00 USD

RFEM-Zusatzmodul Geotechnische Analyse | Ermittlung von Bettungskennwerten anhand von Baugrunddaten

Gesamtbetrag 1.120,00 USD

Der Preis ist gültig für Vereinigte Staaten.
