Дополнительный модуль к RFEM 5
RF-SOILIN

Дополнительный модуль RF-SOILIN позволяет определять упругое основание на основе слоёв грунта. Он предоставляет вам расширяемую базу данных свойств грунта и учитывает несколько образцов грунта в разных местах внутри и снаружи здания. Кроме того, он учитывает уровень грунтовых вод, а также воздействие строительных котлованов и твердого нижнего слоя грунта.

Результаты включают определение и графическое изображение эпюр напряжений и осадок.

Определение коэффициентов упругости основания на основе характеистик грунта

Всего позиций: 4

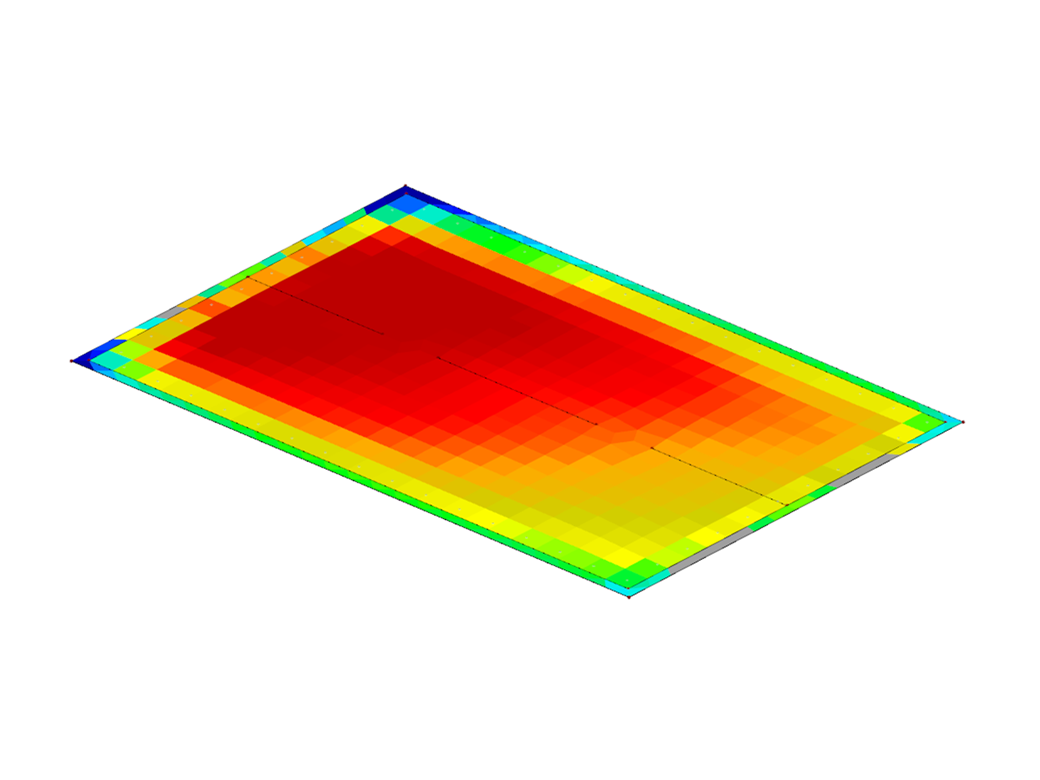

Дополнительный модуль RF-SOILIN к программе RFEM | Определение параметров фундамента на основе данных о грунте

RF-SOILIN | Характеристики

Реалистичное изображение взаимодействий здания и основания
Расширяемая база данных грунтов
Учёт данных по нескольким образцам грунта (пробам) на разных местах, в том числе и за пределами здания
Учет уровня грунтовых вод, а также побочных воздействий экскаваторных работ и твердого слоя грунта

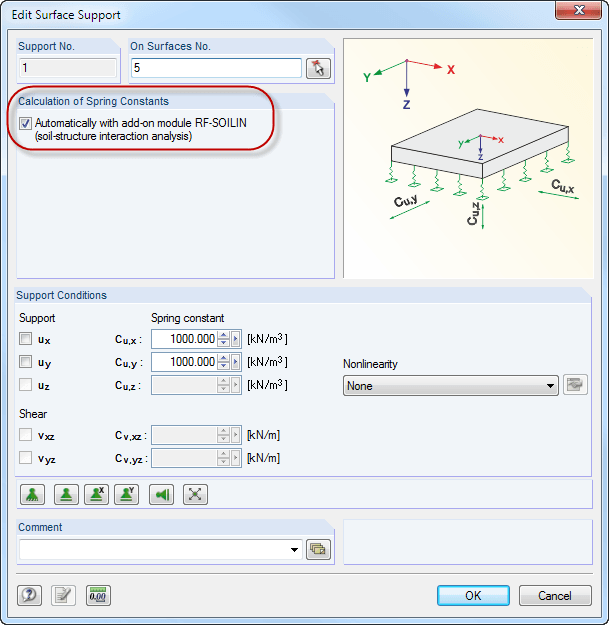

Расчет коэффициентов упругости основания
Определение и графическое отображение эпюр напряжений и осадок в отдельных точках решетки

RF-SOILIN | Ввод данных

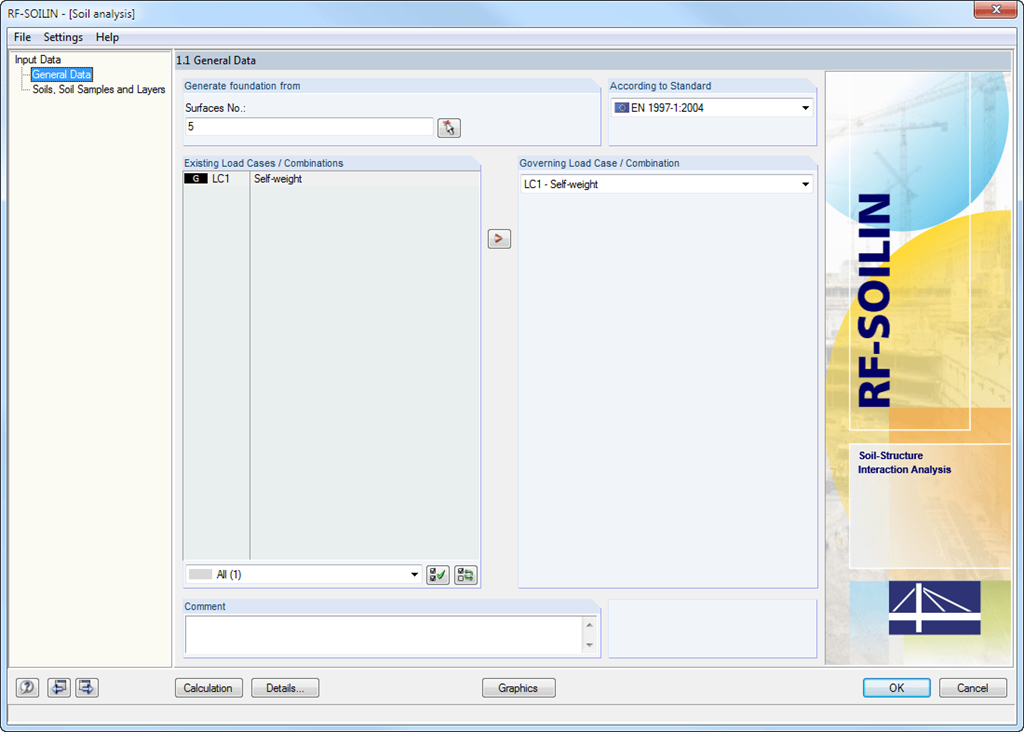

Сначала нужно в наглядном окне ввода определить требуемые слои грунта. Расширяемая база данных облегчает выбор свойств грунта.

Упругость затем можно определить на основе модуля жесткости или модуля упругости в увязке с коэффициентом Пуассона. Кроме того, программа позволяет установить любое количество слоев грунта, которые можно определить либо графически, либо с помощью ввода соответствующих координат.

RF-SOILIN (английская версия) | Расчёт

Коэффициенты упругости основания рассчитываются по нелинейному итерационному методу. Модуль определяет коэффициенты упругости основания для каждого отдельного элемента. Они зависят от деформации.

RF-SOILIN (английская версия) | Результаты

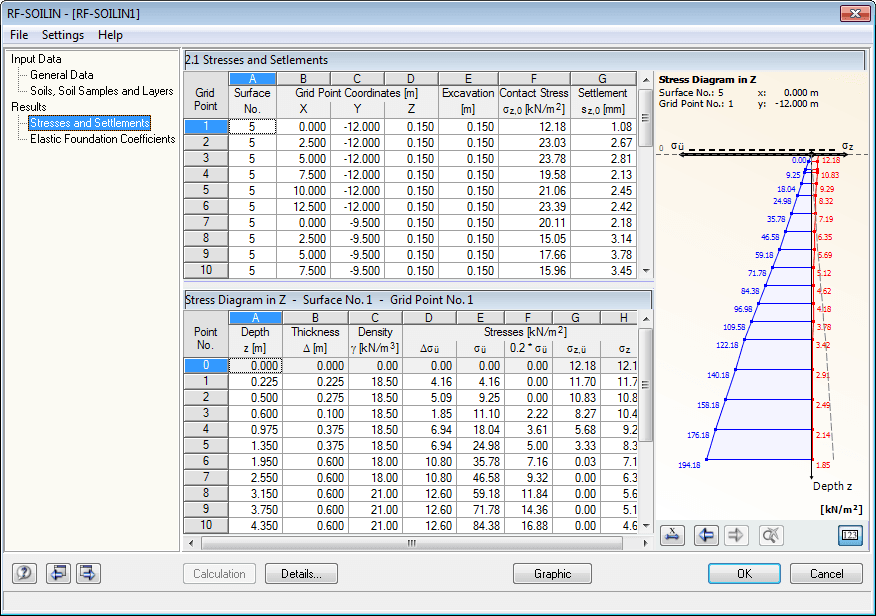

Расчётные напряжения и осадки изображаются в окнах результатов. Кроме того, можно оценить результаты в графическом виде. В графическом виде показано положение и расположение слоев образцов грунта для пояснения результатов.

В окне конечных результатов затем отобразятся коэффициенты упругости основания. Возможна также графическая оценка.

Интернет -магазин

Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!

Перейти в интернет-магазин

Рассчитать стоимость

Продукт

Тип покупки

Количество

1 120,00 USD

Договор техподдержки

+0,00 USD

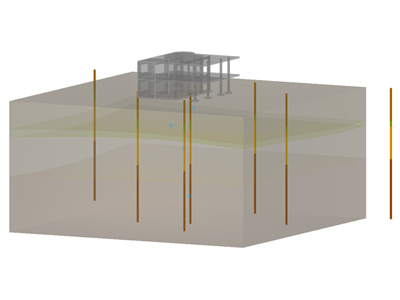

RFEM-Zusatzmodul Geotechnische Analyse | Определение параметров фундамента по грунтовым данным
