KRANBAHN: Kranbahnträgerbemessung nach Eurocode 3

Programm KRANBAHN

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

Eigenständiges Programm KRANBAHN

Das eigenständig lauffähige Programm KRANBAHN berechnet und führt alle erforderlichen Nachweise von Kranbahnträgern nach Eurocode 3. Sie können optional zwischen Lauf- oder Hängekranen wählen.

Das Programm ermöglicht Ihnen die Berechnung von Spannungsnachweisen, Ermüdungs- und Verformungsnachweisen sowie Stabilitätsanalysen und bietet benutzerdefinierte Einstellungen für Nationale Anhänge. Es ist ideal für Sie, wenn Sie sich mit der Planung und Analyse von Kranbahnsystemen beschäftigen.

Planung von Kranbahnträgern

Gesamtanzahl: 4

KRANBAHN | Leistungsmerkmale

Spannungsnachweis für Kranbahn und Schweißnähte
Ermüdungs- bzw. Betriebsfestigkeitsnachweis für Kranbahn und Schweißnähte
Verformungsnachweis
Beulnachweis auch lokal für Radlasteinleitung
Stabilitätsnachweis für Biegedrillknicken nach Biegetorsionstheorie II. Ordnung (1D-FEM-Element)

Bei der Bemessung nach Eurocode 3 stehen folgende Nationale Anhänge (NA) zur Verfügung:

DIN EN 1993-6/NA:2010-12 (Deutschland)
NBN EN 1993-6/ANB:2011-03 (Belgien)
SFS EN 1993-6/NA:2010-03 (Finnland)
NF EN 1993-6/NA:2011-12 (Frankreich)
UNI EN 1993-6/NA:2011-02 (Italien)
LST EN 1993-6/NA:2010-12 (Litauen)
NEN EN 1993-6/NB:2012-05 (Niederlande)
NS EN 1993-6/NA:2010-01 (Norwegen)
SS EN 1993-6/NA:2011-04 (Schweden)
CSN EN 1993-6/NA:2010-03 (Tschechische Republik)
BS EN 1993-6/NA:2009-11 (Vereinigtes Königreich)
CYS EN 1993-6/NA:2009-03 (Zypern)

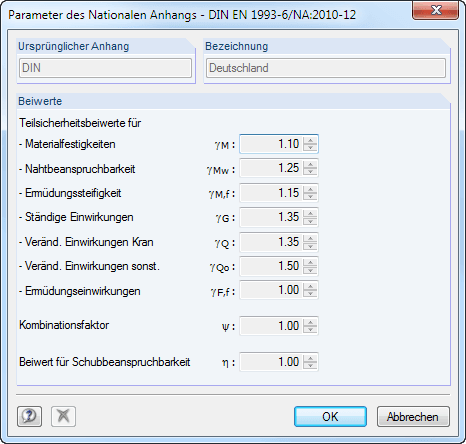

Zusätzlich können benutzerdefinierte Nationale Anhänge mit spezifischen Beiwerten angelegt werden.

KRANBAHN | Eingabe

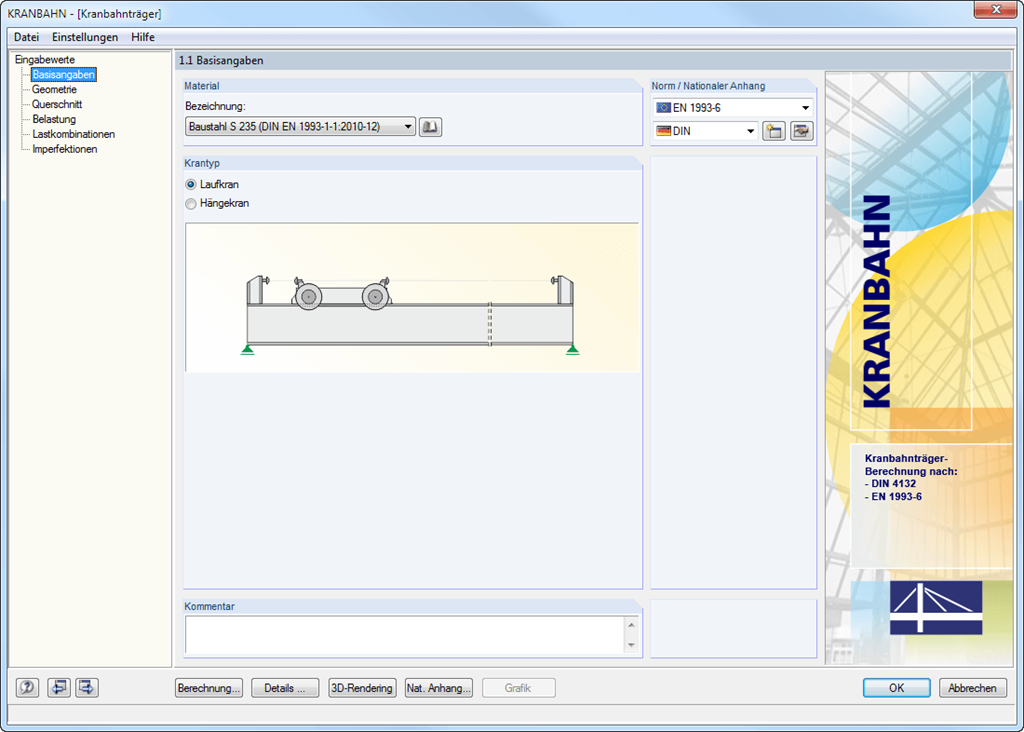

Die Eingabe von Geometrie, Material, Querschnitten, Einwirkungen und Imperfektionen erfolgt in übersichtlich strukturierten Masken:

Geometrie

Schnelle und komfortable Systemeingabe
Definition der Lagerbedingungen anhand verschiedener Lagertypen (Gelenkig, Gelenkig verschieblich, Eingespannt, Benutzerdefiniert, Seitliche Halterung am Ober- oder Untergurt)
Optionale Vorgabe einer Wölbbehinderung
Variable Anordnung von starren und verformbaren Auflagersteifen
Einfügen von Gelenken möglich

Kranbahnprofile

I-förmige Walzprofile (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-AA, HL, HE-M, HE, HD, HP, IPB-S, IPB-SB, W, UB, UC, weitere Reihen nach AISC, ARBED, British Steel, Gost, TU, JIS, YB, GB usw.) kombinierbar mit Profilverstärkung des Obergurts (Winkel oder U-Profil) sowie mit Schiene (SA, SF) oder Lasche mit benutzerdefinierten Abmessungen
Unsymmetrische I-Profile (Typ IU) ebenfalls kombinierbar mit Profilverstärkung des Obergurts sowie mit Schiene oder Lasche

Einwirkungen

Es lassen sich Einwirkungen aus bis zu drei gleichzeitig betriebenen Kranen erfassen. Im einfachsten Fall wählt man einen benutzerdefinerten Kran aus der Bibliothek. Die Eingaben können aber auch manuell erfolgen:

Anzahl der Krane und Kranachsen (maximal 20 je Kran), Achsabstände, Lage der Kranpuffer
Einordnung nach EN 1993-6 in Schadensklasse mit editierbaren dynamischen Beiwerten und nach DIN 4132 in Hubklasse und Beanspruchungsgruppe bzw. -klasse
Vertikale und horizontale Radlasten aus Eigengewicht, Hublast, Massenkräfte aus Antrieb sowie Lasten aus Schräglauf
Axiale Belastung in Fahrtrichtung sowie Pufferkräfte mit frei definierbaren Exzentrizitäten
Ständige und veränderliche Zusatzlasten mit frei definierbaren Exzentrizitäten

Imperfektionen

Der Imperfektionsansatz erfolgt in Anlehnung an die erste Eigenschwingungsform - wahlweise identisch für alle zu berechnenden Lastkombinationen oder individuell für jede Lastkombination, da sich die Eigenformen je nach Belastung auch ändern können.
Zur Skalierung der Eigenformen stehen komfortable Werkzeuge zur Verfügung (Ermittlung von Stichmaßen für Vorverdrehung und Vorkrümmung).

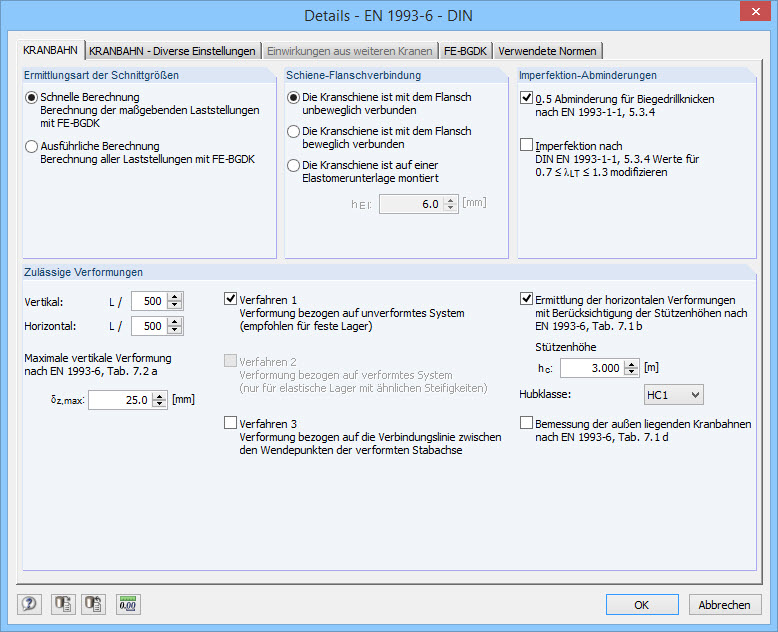

Detaileinstellungen zur Kranbahnberechnung

KRANBAHN | Bemessung

Während der Berechnung werden die Kranlasten in vordefinierten Abständen als Lastfall für die Kranbahn erzeugt. Die Schrittweite, mit der die Krane über die Kranbahn fahren, kann beeinflusst werden.

Für jede Kranstellung werden alle Kombinationen der jeweiligen Grenzzüstande (Tragfähigkeit, Ermüdung, Verformung und Lagerkräfte) berechnet. Darüber hinaus gibt es umfassende Einstellmöglichkeiten für die Steuerung der FEM-Berechnung wie z. B. Länge der finiten Elemente oder Abbruchkriterien.

Die Kranbahnträger-Schnittgrößen werden nach Biegetorsionstheorie II. Ordnung am imperfekten System berechnet.

KRANBAHN | Ergebnisse

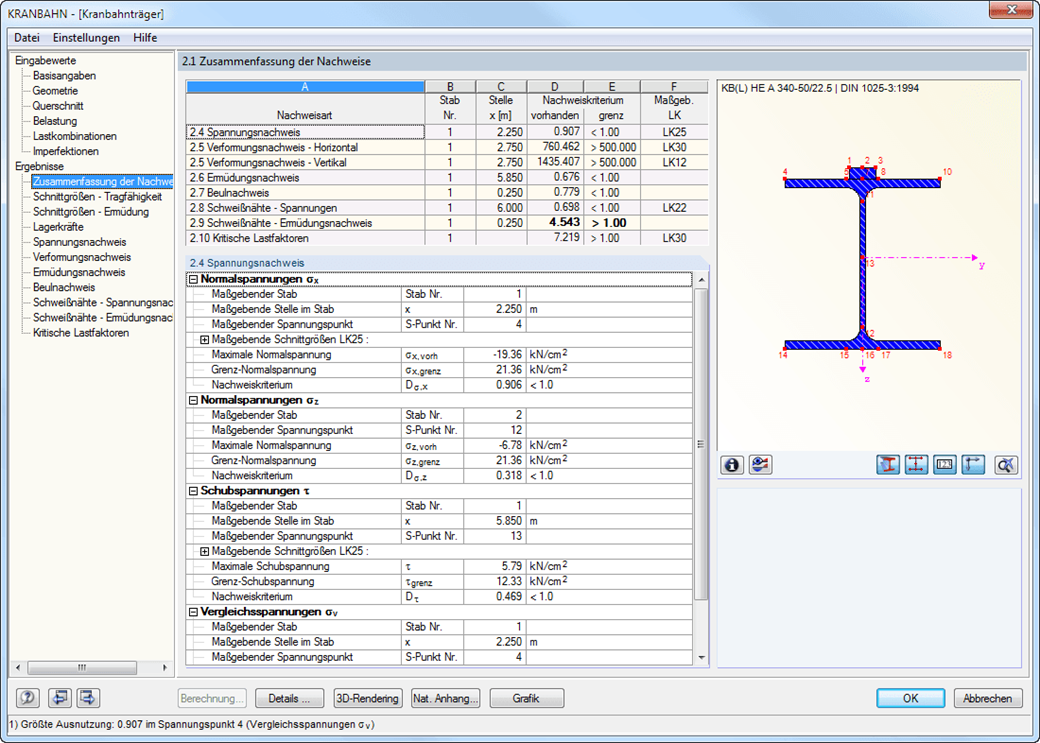

Die Ausgabe aller Nachweise erfolgt in thematisch gegliederten Tabellen. Dabei wird stets eine Querschnittsgrafik angezeigt, die die aktuellen Tabellenwerte veranschaulicht. Bei den Bemessungsdetails werden auch alle Zwischenwerte ausgewiesen.

Allgemeiner Spannungsnachweis

Für den Kranbahnträger wird der allgemeine Spannungsnachweis mit Berechnung der vorhandenen Spannungen und einer Gegenüberstellung mit den Grenznormal-, Grenzschub- und Grenzvergleichsspannungen geführt. Für die Schweißnähte wird ebenfalls der allgemeine Spannungsnachweis geführt, der die parallelen und senkrechten Schubspannungen und deren Überlagerung umfasst.

Ermüdungs- bzw. Betriebsfestigkeitsnachweis

Der Ermüdungsnachweis wird für bis zu drei gleichzeitig wirkende Krane auf Grundlage des Nennspannungskonzepts nach EN 1993-1-9 geführt. Beim Betriebsfestigkeitsnachweis nach DIN 4132 wird der Spannungsverlauf der Kranüberfahrten für jeden Spannungspunkt aufgezeichnet und mit der Rain-Flow -Methode ausgewertet.

Beulnachweis

Der Beulnachweis erfolgt unter Berücksichtigung einer örtlichen Radlasteinleitung nach EN 1993-6 oder DIN 18800-3.

Verformungsnachweis

Der Verformungsnachweis wird getrennt für die vertikale und die horizontale Richtung geführt. Dabei werden die vorhandenen bezogenen Verschiebungen mit den zulässigen Werten verglichen. Die zulässigen Verformungsverhältnisse können benutzerdefiniert festgelegt werden.

Biegedrillknicknachweis

Der Nachweis gegen Biegedrillknicken erfolgt nach Biegetorsionstheorie II. Ordnung unter Ansatz von Imperfektionen. Dabei muss der allgemeine Spannungsnachweis erbracht werden, wobei der kritische Lastfaktor nicht kleiner als 1,00 sein darf. KRANBAHN weist daher für alle Lastkombinationen des Spannungsnachweises auch den zugehörigen kritischen Lastfaktor aus.
