Abschlussarbeit | Sonnenschutzdach: Bahnhof Porta Genova in Mailand

🌟 Sonnenschutzdach: Bahnhof Porta Genova, Mailand 🇮🇹

Wir freuen uns, dieses Abschlussprojekt des Studiengangs Gebäudesystemtechnik am Polytechnikum Mailand vorstellen zu können! 🎓

Dieser Vorentwurf konzentriert sich auf die Renovierung des symbolträchtigen Bahnhofs Porta Genova in Mailand, Italien. Bei dem Projekt, das unter der Leitung von Prof. Ruta für den Kurs "Integrierte Gebäudeplanung" entwickelt wurde, handelt es sich um eine Sonnenschutzdachlösung, die die Nachhaltigkeit des Bahnhofs und den Benutzerkomfort verbessern soll.

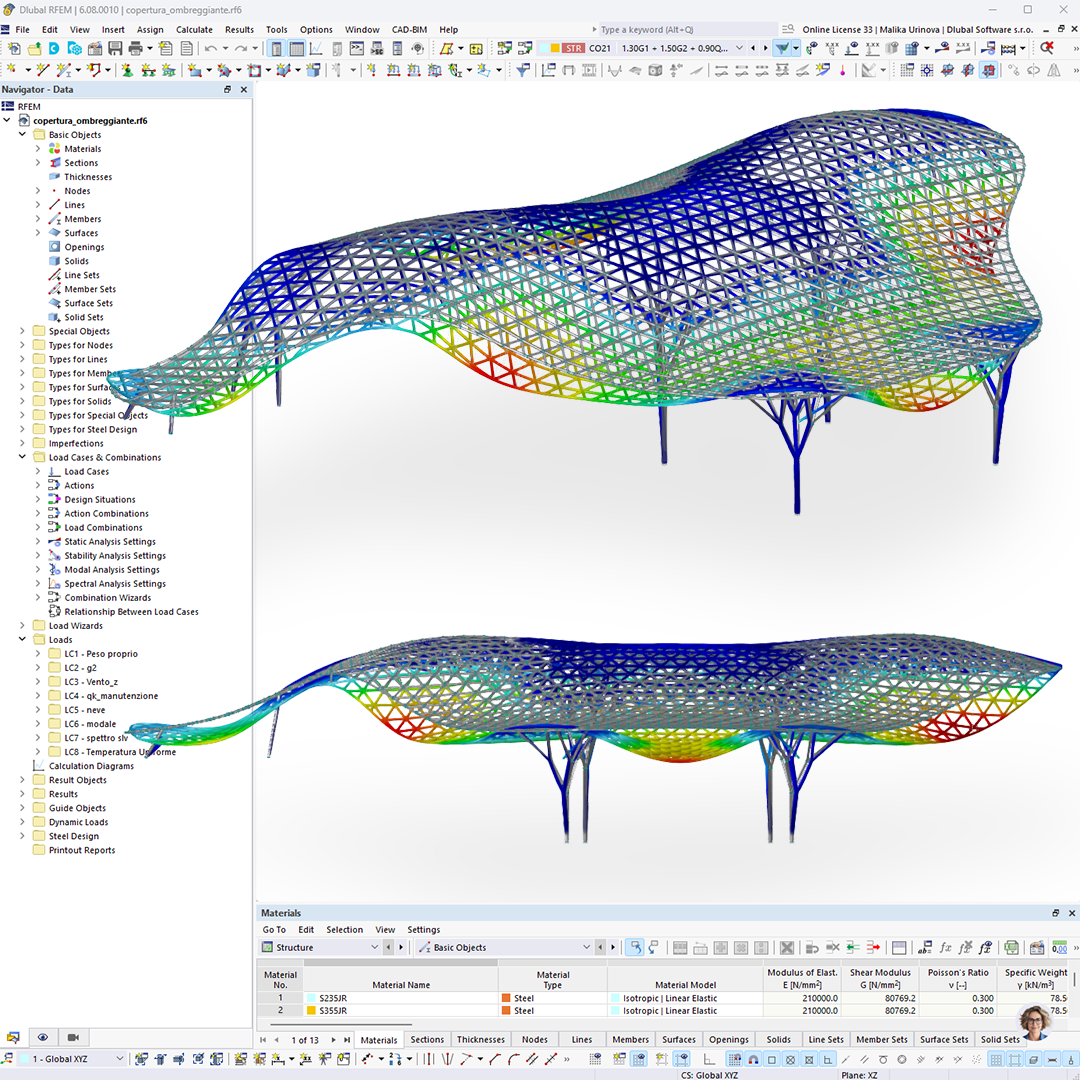

Insbesondere galt die Aufmerksamkeit der technischen und strukturellen Planung des auf den Fotos abgebildeten Sonnendachs. Die parametrische Bemessung mit der Software Rhino Grasshopper wurde erfolgreich integriert und durch die nahtlose Eingliederung mit RFEM 6 von Dlubal schnell und effizient in die Tragwerksplanung umgesetzt. Dies ermöglichte eine präzise Modellierung und eine effiziente statische Analyse.

Die Bemessung der Stahlrohrelemente erfolgte mit dem Add-On „Stahlbemessung“, wodurch eine optimale Leistung und Sicherheit gewährleistet wurde. Die Lastmodellierung wurde durch die Verwendung von Lastübertragungsflächen erleichtert, eine Schlüsselfunktion, die sich aufgrund der großen Oberfläche der Struktur als äußerst vorteilhaft erwies.

Schließlich wurden noch die erzwungenen Bodenreaktionen abgeleitet, um mit der Fugendimensionierung fortzufahren und die Stabilität und Funktionalität des gesamten Systems zu gewährleisten.

Streichen Sie über den Bildschirm, um das Konzept und die Vision dieses unglaublichen Renovierungsprojekts zu erkunden!



;
