🌟 Zadaszenie: Stacja Porta Genova, Mediolan 🇮🇹
Z przyjemnością przedstawiamy najnowszy projekt wykonany na kierunku Inżynieria systemów budowlanych na Politecnico di Milano! 🎓
Ten wstępny projekt skupia się na renowacji słynnego dworca kolejowego Porta Genova w Mediolanie we Włoszech. Projekt, opracowany pod kierunkiem prof. Ruty w ramach kursu "Zintegrowane projektowanie budynku", obejmuje rozwiązanie zadaszenia, mające na celu zwiększenie zrównoważonego rozwoju i zapewnienie pasażerom odpowiedniego komfortu.

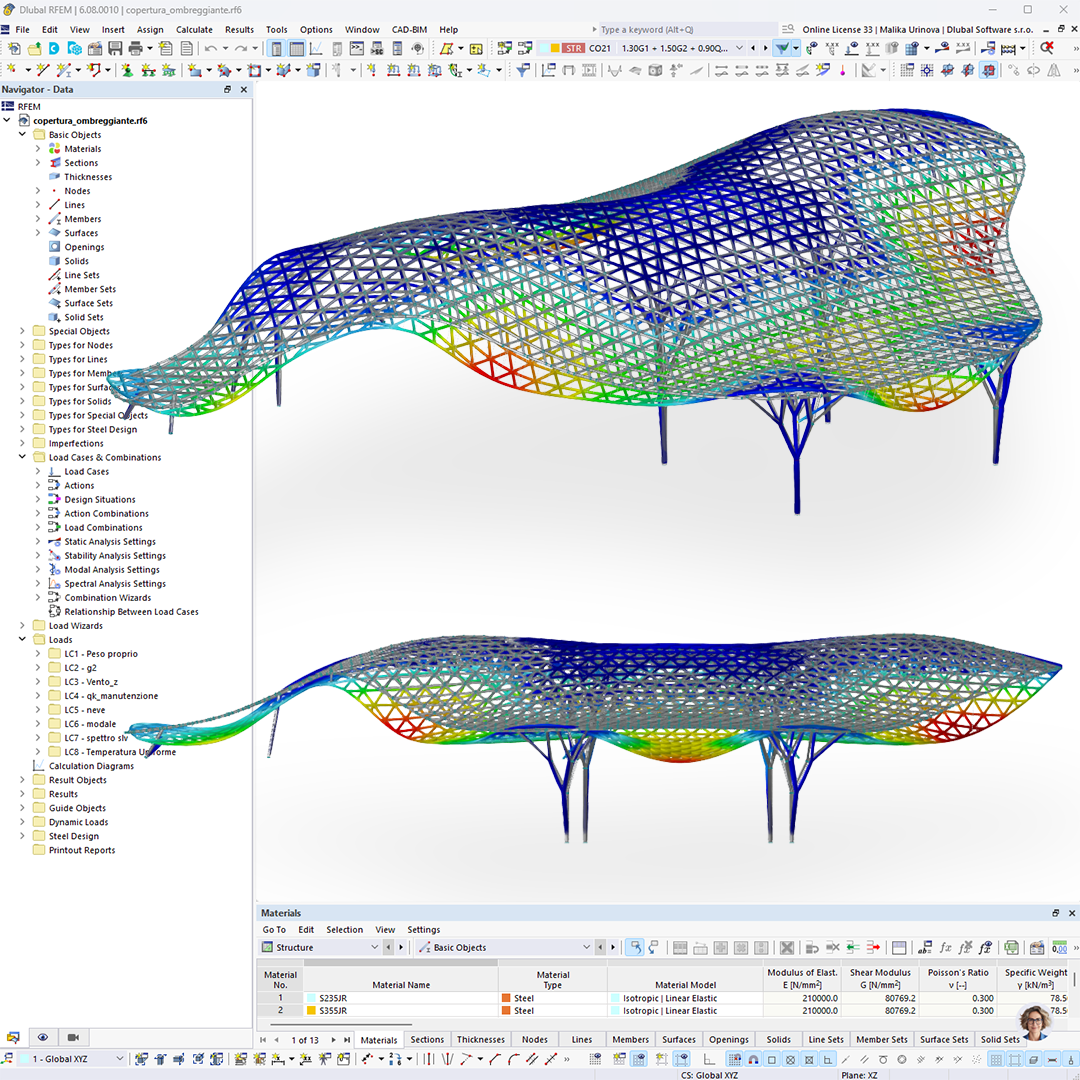

W szczególności skupiliśmy się na zaprojektowaniu technologii i konstrukcji zadaszenia przedstawionego na fotografiach. Udało nam się zintegrować projektowanie parametryczne za pomocą oprogramowania Rhino Grasshopper, które następnie zostało szybko i efektywnie przełożone na obliczenia konstrukcyjne poprzez integrację z programem RFEM 6 firmy Dlubal. Umożliwiło to precyzyjne zamodelowanie i wydajną analizę statyczno-wytrzymałościową.
Wymiarowanie stalowych elementów rurowych przeprowadzono przy użyciu rozszerzenia „Projektowanie konstrukcji stalowych”, zapewniającego optymalną wydajność i bezpieczeństwo. Modelowanie obciążeń zostało ułatwione dzięki wykorzystaniu powierzchni przenoszenia obciążeń, kluczowej funkcji, która okazała się bardzo korzystna ze względu na duże pole powierzchni konstrukcji.
Na koniec wyodrębniliśmy reakcje utwierdzonego podłoża, aby przejść do wymiarowania połączeń, zapewniając stateczność i funkcjonalność całego układu.
Przesuń palcem, aby poznać koncepcję i wizję tego niesamowitego projektu!
