Technische Rahmenbedingungen

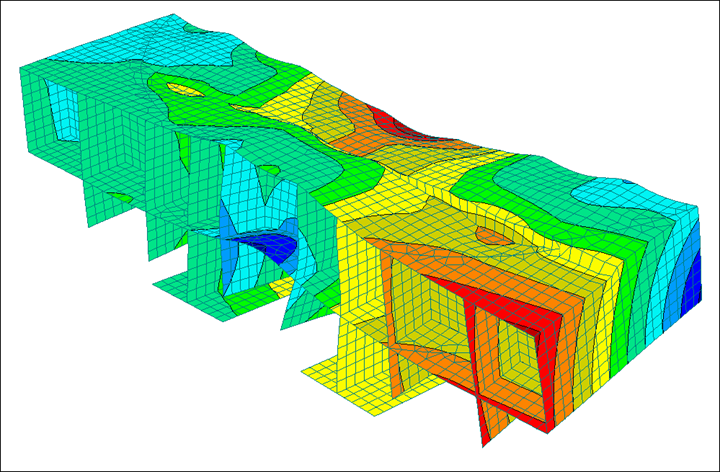

Die Bauwerklast wird über gemauerte Bögen in die Säulen eingeleitet. Ein seitliches Abfangen ist ohne Rückbau nicht möglich. Jörg Sando entwickelte eine Methode, mit der die Last innerhalb der Säule umgeleitet wird. Durch ständige Kontrolle von Weg und Kraft konnten die Arbeitsschritte permanent überwacht werden. Kritische Momente waren für dieses Bauwerk selbstverständlich auszuschließen.

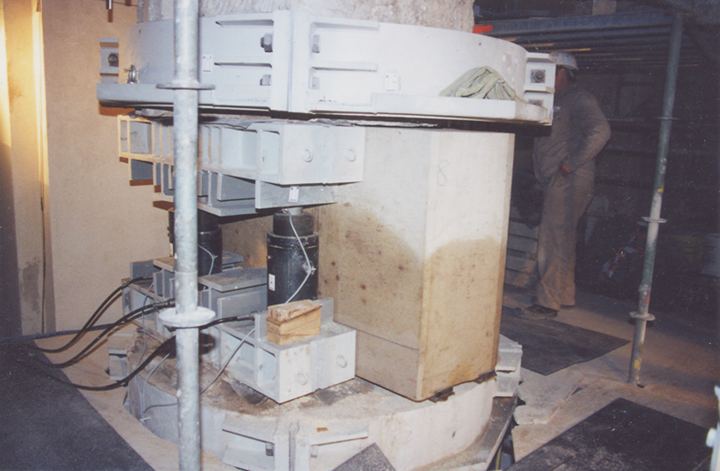

Der Säulentausch Vorbereitenden Arbeiten zur Lasterhöhung folgte der abschnittsweise Einbau der hydraulischen Abstützkonstruktion. Das neue Mittelstück, genau die Hälfte des Säulensegments, wurde nach einer planmäßigen Überhöhung um 0,6 mm eingeschoben. Mit den beiden Seitenteilen ist es jetzt als neues Segment gut zu erkennen. Die gewählte Methode war ein voller Erfolg.
| Tragwerksplanung | Statische Berechnung Ingenieurbüro für Statik Dipl.-Ing. Jörg Sando, Weimar www.sando.de Prüfstatik Prof. Frank Prietz, Berlin |
| Konstruktion | Ausführende Firma und Auftraggeber Statik Bennert GmbH Betrieb für Bauwerkssicherung, Klettbach www.bennert.de Generalübernehmer CARO Restaurierung und Technologie GmbH, Berlin http://www.charlottenburger-tor.de/caro-bbt/Bestand8.htm Messtechnische Überwachung EBK Ingenieurbüro für Bauwerksdiagnostik, Weimar |
| Bauherr | Stiftung Denkmalschutz Berlin im Auftrage der Senatsverwaltung für Wissenschaft, Forschung und Kultur des Landes Berlin |
