Podstawowe warunki techniczne
Obciążenie konstrukcji jest przenoszone łukami na kolumny. Ein seitliches Abfangen ist ohne Rückbau nicht möglich. Inżynier Sando opracował metodę, zgodnie z którą obciążenie jest przekierowane do wewnątrz kolumny. Dzięki stałej kontroli siły i przemieszczeń, możliwe było stopniowe monitorowanie wszystkich etapów konstrukcyjnych. W przypadku tego budynku, oczywistym było wykluczenie momentów krytycznych.

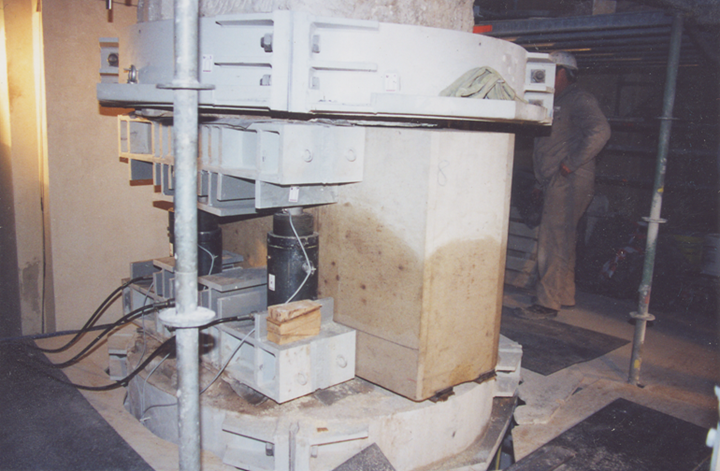

Po pracach przygotowawczych związanych ze zwiększeniem obciążenia, przystąpiono do zamocowania hydraulicznej konstrukcji wsporczej. Nowy punkt centralny, znajdujący się dokładnie w środku kolumny, został umieszczony za zamierzonym przedłużeniem pionowym wynoszącym 0,6 mm. Jest teraz dobrze widoczny jako nowa część wstawiona pomiędzy dwiema dalszymi częściami bocznymi. Metoda inżyniera Sando okazała się wielkim sukcesem.
| Obliczenia konstrukcyjne | Biuro Inżynierii Konstrukcyjnej Ingenieurbüro für Statik Dipl.-Ing. Jörg Sando, Weimar, Niemcy www.sando.de Analiza statyczno-wytrzymałościowa Frank Prietz, Berlin, Niemcy |
| Zarządzanie projektem: | Wykonawca Bennert GmbH Betrieb für Bauwerkssicherung, Klettbach, Niemcy www.bennert.de Generalny wykonawca CARO Restaurierung und Technologie GmbH, Berlin, Niemcy http://www.charlottenburger-tor.de/caro-bbt/Bestand8.htm Monitoring techniczny EBK Ingenieurbüro für Bauwerksdiagnostik, Weimar, Niemcy |
| Klient | Stiftung Denkmalschutz Berlin na zamówienie Administracji Senatu ds. Nauki, Badań Naukowych i Kultury w Berlinie |
