Tiger and Turtle – Magic Mountain in Duisburg

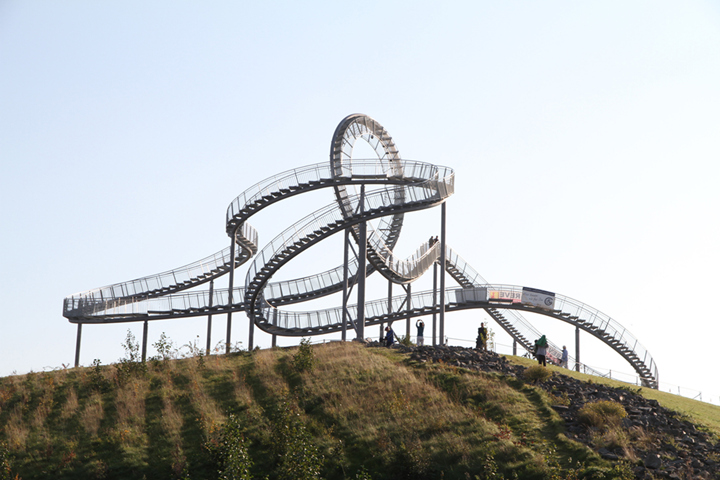

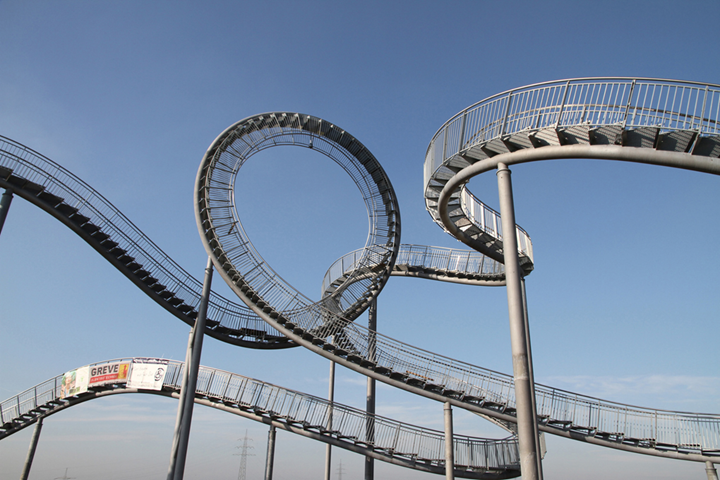

Aus der Ferne erblickt der Besucher eine einsam stehende Achterbahn auf einem grünen Hügel.

Kommt er der Sache näher, sieht er keine Achterbahn, die mit hohen Geschwindigkeiten befahren wird, sondern eine begehbare Skulptur mit einer insgesamt 215 m langen Treppe.

Nach 2 Jahren Planungs- und Bauzeit wurde die Großskulptur „Tiger and Turtle – Magic Mountain“ im November 2011 für das Publikum geöffnet.

Sie thront seither weithin sichtbar auf der Heinrich Hildebrand Höhe, einem 30 m hohen aufgeschütteten Berg aus Zinkschlacke im Süden Duisburgs. In 45 m Höhe über der Ebene erhält der Besucher einen atemberaubenden Ausblick in die Landschaft des westlichen Ruhrgebietes.

Der Entwurf dieser „Achterbahn für Fußgänger“ stammt von den Hamburger Künstlern Heike Mutter und Ulrich Genth.

Konstruktion

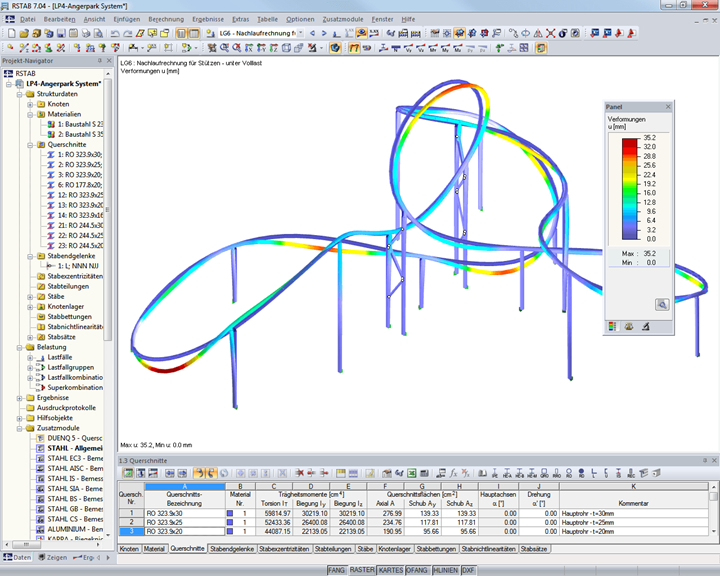

Die Tragkonstruktion besteht aus räumlich vorgekrümmten Hauptträgerrohren, welche auf 17 eingespannten Stahlstützen aufliegen.

Am Rohr sind beidseitig auskragende Querträger befestigt, auf denen der 1 m breite Gehbelag aus Gitterrosten aufgebracht ist. Die Stützweiten des Hauptträgerrohres variieren zwischen 7 und 15 m.

Grund für die unregelmäßige Stützenanordnung ist das Ergebnis einer Studie des Tragwerksplaners ifb frohloff staffa kühl ecker, in der das Verformungsverhalten und die Schwingungsanfälligkeit optimiert wurde. In den signifikanten Feldbereichen wurden Horizontal-Schwingungsdämpfer angebracht.

Tragwerksplanung ifb frohloff staffa kühl ecker, Berlin
www.ifb-berlin.de
Geometrie design to production, Arnold Walz, Stuttgart
Künstler Heike Mutter und Ulrich Genth, Hamburg
Architekt bk2a architektur, Köln
Bauherr Kulturhauptstadtbüro Duisburg


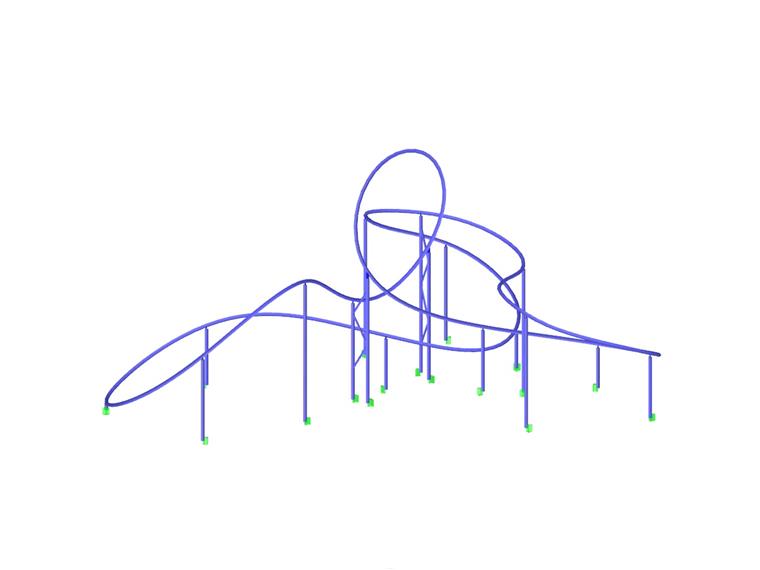

Projektspezifikationen

Modelldaten

Anzahl Knoten 258
Anzahl Stäbe 265
Anzahl Lastfälle 105
Anzahl Lastkombinationen 14
Anzahl Ergebniskombinationen 15
Gesamtgewicht 59.181 t
Abmessungen (metrisch) 39.810 x 38.749 x 20.831 m
Abmessungen (imperial) 130.61 x 127.13 x 68.34 feet
Programmversion 7.04.33
