Tygr a želva - Magická hora v Duisburgu, Německo

Již z dálky mohou návštěvníci spatřit horskou dráhu, osaměle stojící na zeleném kopci.

Když se přiblíží, pochopí, proč v jejím okolí chybí typická pouťová atmosféra. Není to horská dráha, na které by se jezdilo vysokou rychlostí, ale přístupný umělecký objekt se schodištěm o celkové délce 215 m.

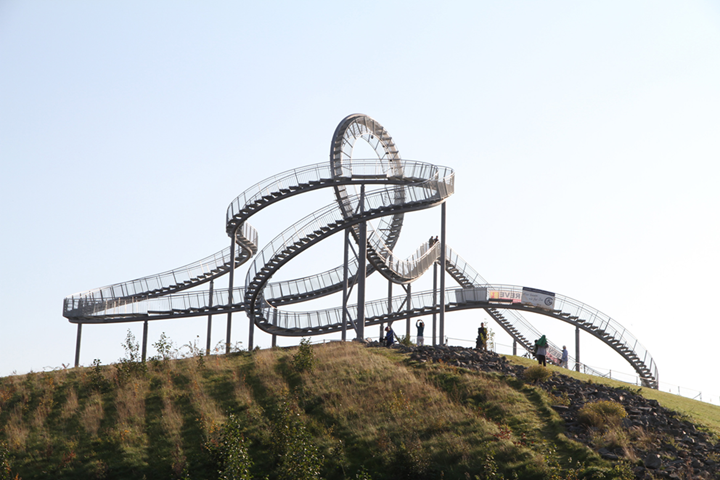

Po dvouletém navrhování a výstavbě byla velká venkovní plastika s názvem „Tygr a želva – Magická hora“ otevřena v listopadu 2011 pro veřejnost.

Od té doby vévodí krajině z vyvýšeniny Heinricha Hildebranda, 30 m vysokého pahorku, který vznikl navezením zinkové strusky na jihu německého města Duisburg. Ve výšce 45 m nad zemí se návštěvníkům otvírá překrásný výhled do krajiny západního Porúří.

„Horská dráha pro pěší“ vzešla z návrhu umělců z Hamburku, Heike Mutterové a Ulricha Gentha.

Konstrukce

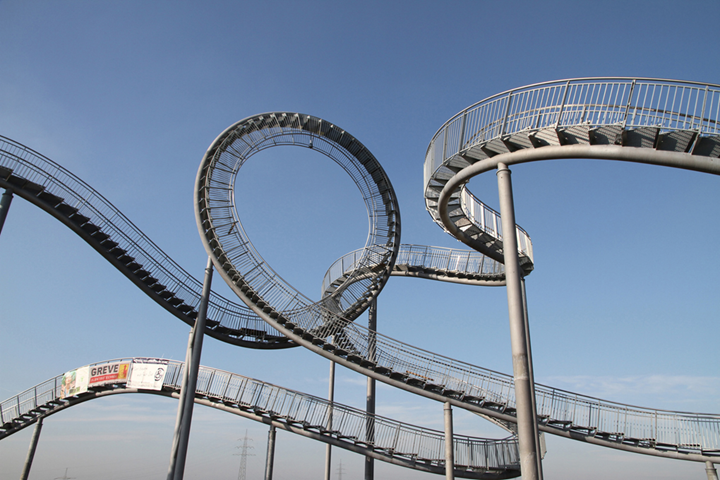

Nosná konstrukce se skládá z prostorově zakřivených trubek ležících na 17 ocelových sloupech.

Na hlavní nosníky jsou upevněny příčníky vykonzolované na obou stranách, na nichž spočívá pochozí rošt o šířce 1 m. Rozpětí trubek hlavních nosníků se různí, dosahuje 7 až 15 m.

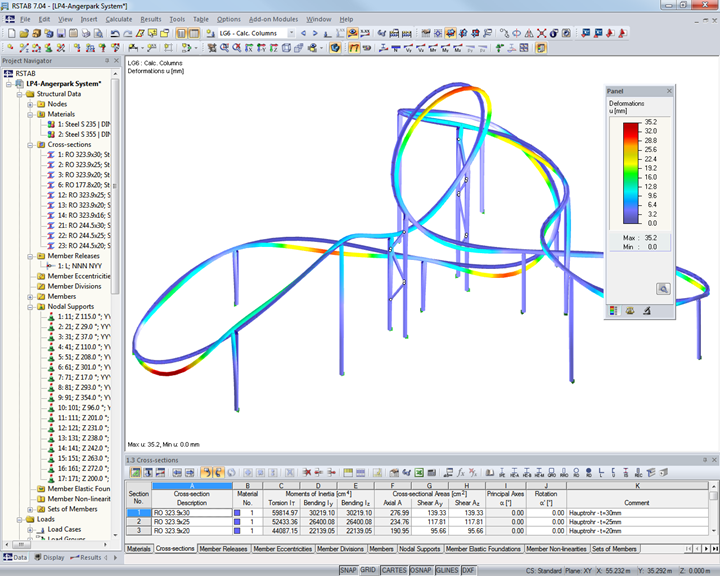

Nepravidelné uspořádání sloupů vychází z výsledků výzkumu stavebních inženýrů z Berlína, při kterém byly optimalizovány deformace a vibrace konstrukce. Ve významných napěťových oblastech byly instalovány horizontální tlumiče vibrací.

Statický výpočet ifb frohloff staffa kühl ecker, Berlín, Německo
www.ifb-berlin.de
Geometrie design to production, Arnold Walz, Stuttgart, Německo
Umělecký návrh Heike Mutter a Ulrich Genth, Hamburk, Německo
Architektonický návrh bk2a architektur, Kolín nad Rýnem, Německo
Investor Evropské hlavní město kultury Duisburg, Německo


Specifikace projektu

Údaje o modelu

Počet uzlů 258
Počet prutů 265
Počet zatěžovacích stavů 105
Počet kombinací zatížení 14
Počet kombinací výsledků 15
Celková hmotnost 59,181 t
Rozměry (metrické) 39,810 x 38,749 x 20,831 m
Rozměry (imperiální) 130.61 x 127.13 x 68.34 feet
Verze programu 7.04.33
