Montagna magica ''Tiger and Turtle'' a Duisburg, Germania

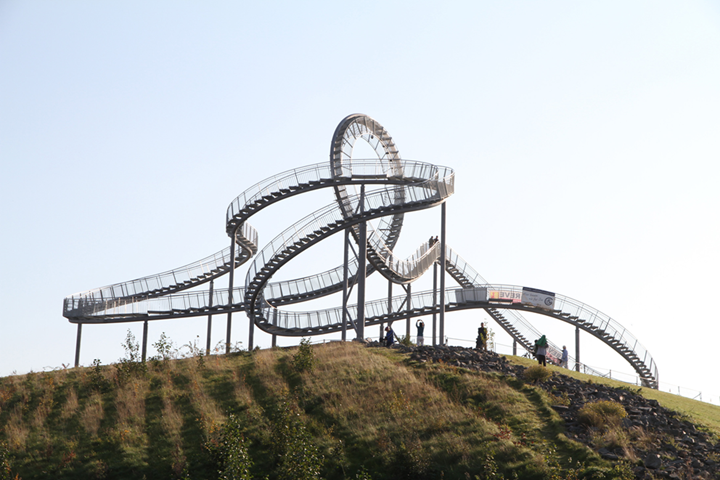

Da lontano si intravedono delle montagne russe che si innalzano solitarie su di una collina verde.

Quando si avvicinano, scoprono che non si tratta di una montagna russa che corre ad alta velocità, ma di una struttura accessibile con una scala di tutto in totale 215 m.

Dopo due anni di progettazione e completamento, la grande scultura all'aperto chiamata "Tiger and Turtle - Magic Mountain" è stata aperta al pubblico nel novembre 2011.

Da quel momento in poi, le montagne russe sono state intronizzate su Heinrich Hildebrand Height, una collina artificiale alta 30 m (98,4 piedi), ammucchiata con scorie di zinco a sud della città tedesca di Duisburg, dove è visibile da una notevole distanza. Ad un'altezza di 45 m da terra, i visitatori possono godere di una vista mozzafiato sul paesaggio della Ruhr occidentale.

La pianta delle "montagne russe per pedoni" è stata creata da due artisti di Amburgo, Heike Mutter e Ulrich Genth.

Struttura

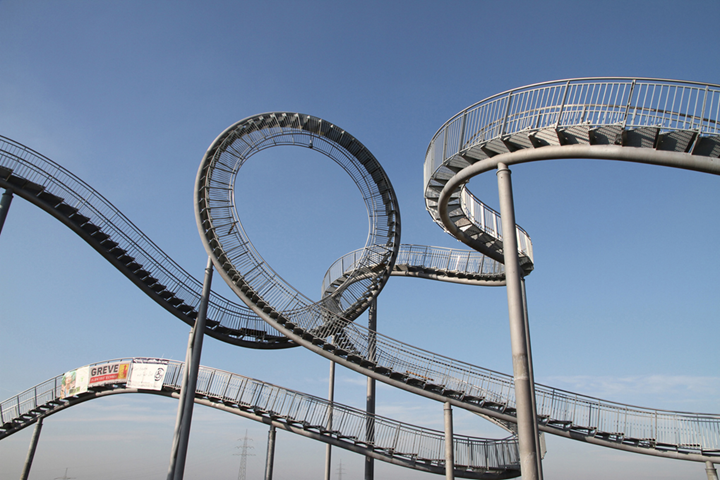

La struttura portante è costituita da tubi a trave principale precurvati spazialmente che giacciono su 17 colonne in acciaio integrate.

Le travi a sbalzo su entrambi i lati sono fissate al tubo dove è applicata una griglia calpestabile con una larghezza di 1 m. Le lunghezze della campata del tubo della trave principale variano da 6,5 a 15 m.

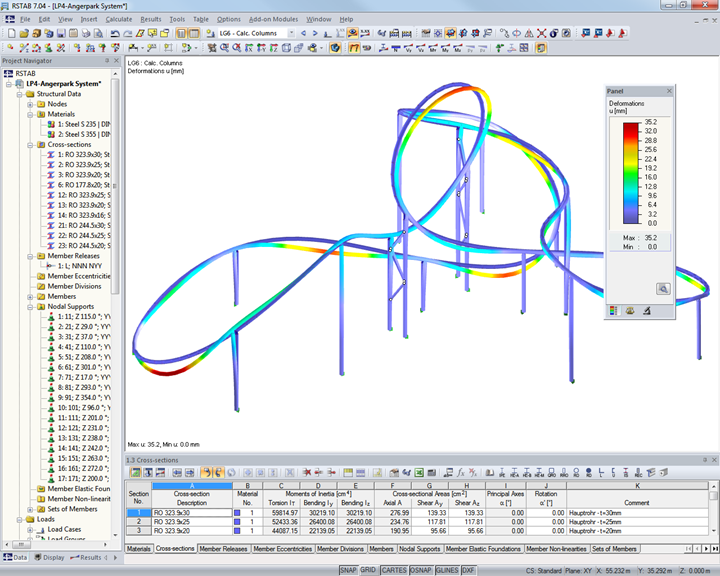

La disposizione irregolare delle colonne si basa sui risultati della ricerca degli ingegneri strutturisti di Berlino, ottimizzando il comportamento della struttura in termini di deformazione e vibrazione. Smorzatori di vibrazioni orizzontali sono stati installati in aree di campate significative.

Ingegneria strutturale ifb frohloff staffa kühl ecker, Berlino, Germania
www.ifb-berlin.de
Geometria progettazione alla produzione, Arnold Walz, Stoccarda, Germania
Artista Heike Mutter und Ulrich Genth, Amburgo, Germania
Architettura bk2a architektur, Köln, Germania
Committente Ufficio della Capitale europea della cultura, Duisburg, Germania


Specifiche del progetto

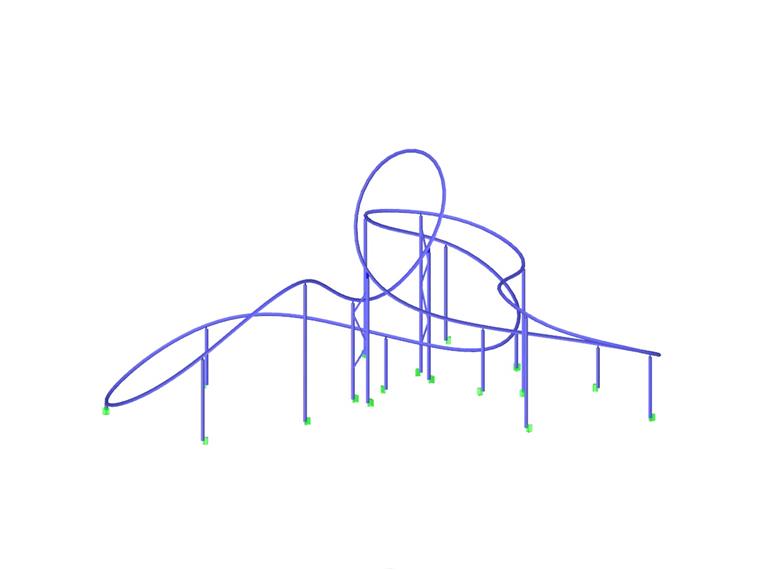

Dati modello

Numero di nodi 258
Numero di aste 265
Numero di casi di carico 105
Nr. di combinazioni di carico 14
Nr. di combinazioni di risultati 15
Peso totale 59,181 t
Dimensioni (metriche) 39.810 x 38.749 x 20.831 m
Dimensioni (imperiali) 130.61 x 127.13 x 68.34 feet
Versione del programma 7.04.33
