Da lontano, i visitatori possono vedere un ottovolante in piedi da solo su una verde collina.
Tuttavia, quando si avvicinano, scopriranno che non si tratta di un ottovolante che corre ad alta velocità, ma di una struttura accessibile con una scalinata di 705,38 m.
ifb frohloff staffa kühl ecker, Berlino, Germania
www.ifb-berlin.de

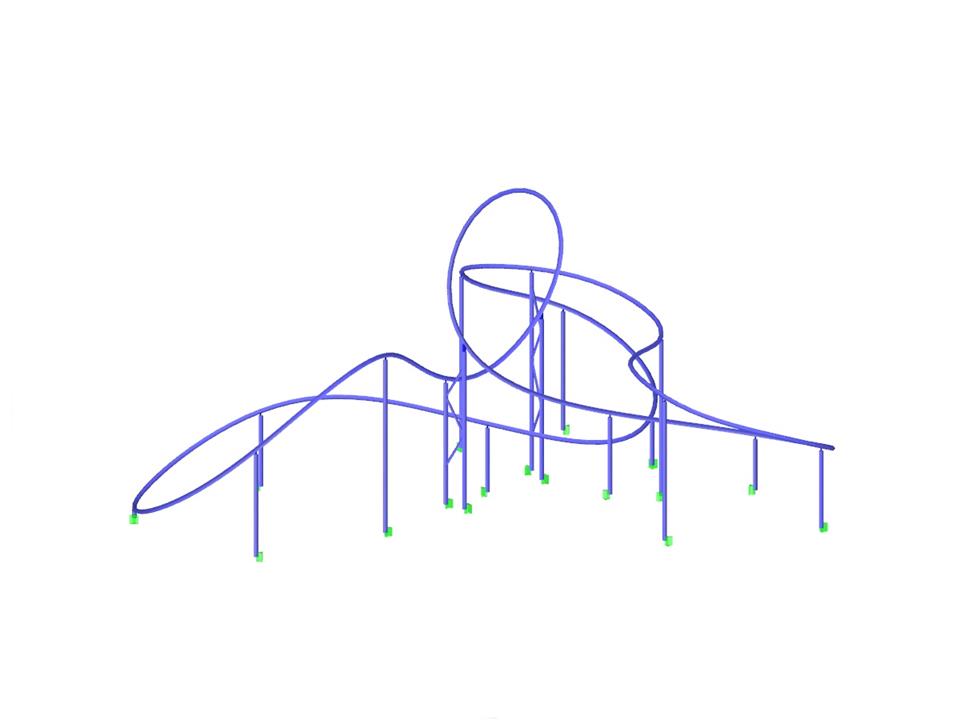

Modello con visualizzazione della deformazione in RSTAB (© ifb frohloff staffa kühl ecker)
Tuttavia, quando si avvicinano, scopriranno che non si tratta di un ottovolante che corre ad alta velocità, ma di una struttura accessibile con una scalinata di 705,38 m.
ifb frohloff staffa kühl ecker, Berlino, Germania
www.ifb-berlin.de
Modello con visualizzazione della deformazione in RSTAB (© ifb frohloff staffa kühl ecker)
Montagne russe in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 258 |
| Numero di aste | 265 |
| Numero di casi di carico | 105 |
| Nr. di combinazioni di carico | 14 |
| Nr. di combinazioni di risultati | 15 |
| Peso totale | 59,181 t |
| Dimensioni (metriche) | 39.810 x 38.749 x 20.831 m |
| Dimensioni (imperiali) | 130.61 x 127.13 x 68.34 feet |
| Versione del programma | 7.04.33 |
