Desde lejos los visitantes ven una montaña rusa situada sola en una colina verde.
Al acercarse, descubren que no se trata de una montaña rusa que corre a altas velocidades, sino de una estructura accesible con una escalera de una longitud total de 215 m.
ifb frohloff staffa cool ecker, Berlín
www.ifb-berlin.de

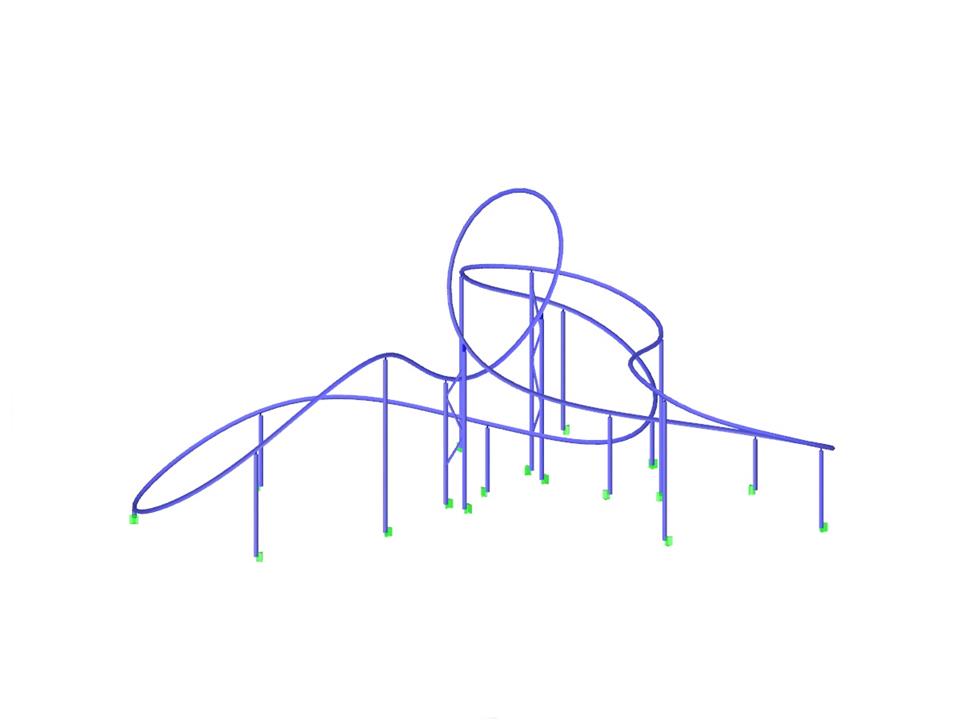

Modelo con la deformación visualizada en RSTAB (© ifb frohloff staffa kühl ecker)
Al acercarse, descubren que no se trata de una montaña rusa que corre a altas velocidades, sino de una estructura accesible con una escalera de una longitud total de 215 m.
ifb frohloff staffa cool ecker, Berlín
www.ifb-berlin.de
Modelo con la deformación visualizada en RSTAB (© ifb frohloff staffa kühl ecker)
Montaña rusa de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 258 |
| Número de barras | 265 |
| Número de casos de carga | 105 |
| Número de combinaciones de carga | 14 |
| Número de combinaciones de resultados | 15 |
| Peso completo | 59.181 t |
| Dimensiones (métricas) | 39,810 x 38,749 x 20,831 m |
| Dimensiones (imperiales) | 130.61 x 127.13 x 68.34 feet |
| Versión del programa | 7.04.33 |
