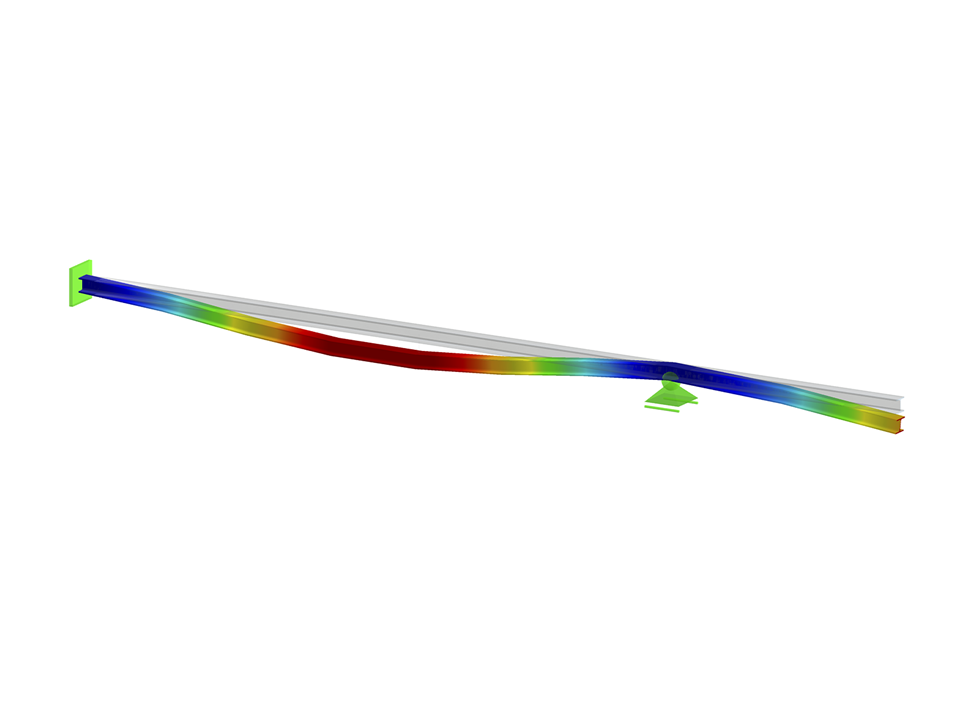

Stahlträger mit Auskragung und Optimierung
Modell verwendet in
Stahlträger mit Auskragung
| Anzahl Knoten | 3 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,100 t |
| Abmessungen (metrisch) | 6,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 19.69 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
