Poutre en acier avec porte-à-faux et optimisation

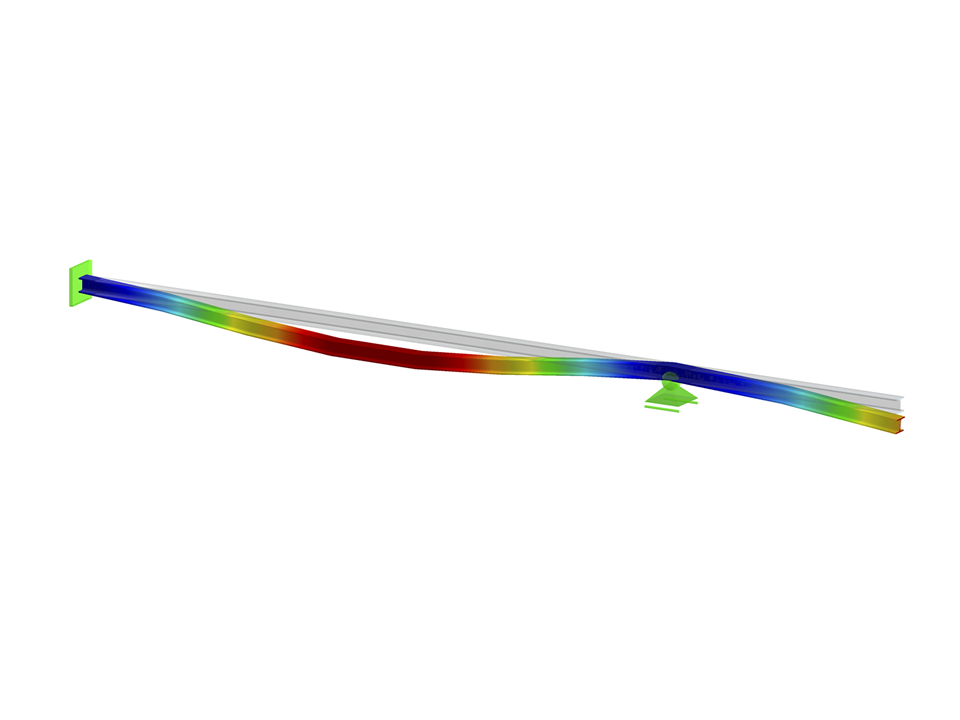

Poutre métallique avec porte-à-faux
Nombre de nœuds | 3 |
Nombre de lignes | 1 |
Nombre de barres | 1 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,100 t |
Dimensions (métrique) | 6,000 x 0,000 x 0,000 m |
Dimensions (impériales) | 19.69 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
