Viga de acero con voladizo y optimización
Modelo utilizado en

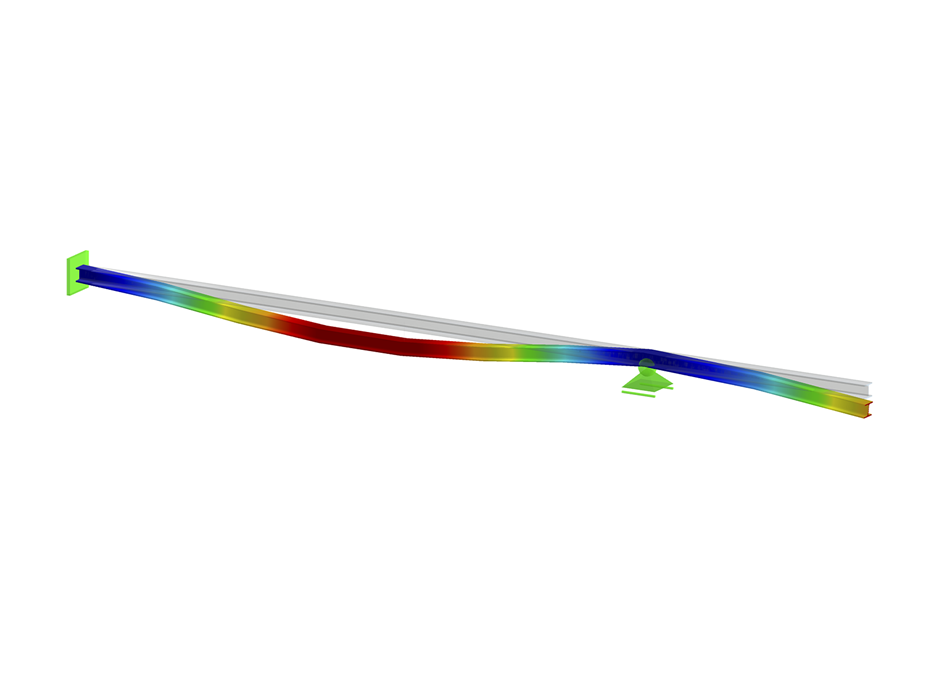

Viga de acero con voladizo
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,100 t |
| Dimensiones (métricas) | 6,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 19.69 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
